什么是PD快充协议？什么是QC快充协议？这些快充协议都有哪些特点

人生小满胜万全 2025-11-23 阅读:4469

在充电技术里，协议是实现电子设备之间有效通信的关键，其中PD协议（Power Delivery）和QC协议（Quick Charge）是极为常见的充电协议，经常被标注在充电设备上，那么这两个协议有什么区别？

什么是QC协议

QC协议是一种高压快充技术，最初主要基于USB Type-A接口，但随着USB Type-C接口的QC协议版本出现，这使得QC协议的应用范围更加广泛，QC协议支持多种不同的快充级别如QC1.0 、QC2.0、QC3.0、QC3.1等。

QC1.0

充电电压5V，充电电流2A，也就是说最大充电功率为10W

QC2.0

QC1.0只有一个电压档位，到了2.0版本高通将充电档位增加了9V/12V/20V三和电压档位，再加上原来的5V电压一共有4个电压档位，5V9V12V20V,最大电流是3A

QC2.0快充分为Class A和Class B两个标准，Class A标准包含5V9V12V三个电压档位，Class B包含5V9V12V20V这四个电压档位，也就是说Class B标准最大充电功率为60W

但是，QC2.0快充协议本质上是一种高电压低电流的快充方案，这种方案最大的缺点就是快充时发热量巨大，所以，采用Class B标准的充电宝和充电器很少，目前市面上的支持QC2.0的充电宝和充电器都时采用的Class A 标准。QC1.0和QC2.0充电接口都是Micro USB接口

QC3.0

QC3.0可以看作时QC2.0的升级版，在电压方面变化不是很大，最大的区别就是QC3.0支持以200mv为变量进行调整，电压输出范围为3.6V-20V,并且使用了一种叫INOV的算法，这种算法能够准确的确定充电功率，同时，将充电接口升级为C口。

QC3.0也采用了Class A和Class B 两种标准，A标准的电压的挡位为3.6-12V, B标准是可以从3.6-20V, 国内的充电宝和充电器通常都支持QC3.0, 但是都是执行的Q 标准。

什么是PD协议

PD协议即USB Power Delivery Specification，这是1995年在美国成立的USB-Implementers Forum（简称USB-IF）标准化组织推出的一个快充标准，该组织成员众多，截止到2020年12月，其成员已经超过了12000家，包括我们熟知的苹果、惠普、英特尔、意法半导体、德州仪器等公司都是这个组织的成员。

PD协议是完全开源的，无需缴费授权就可使用。

PD1.0

2012年7月发布，发布的时间这么早，很多人一定会以为PD1.0的充电功率肯定很低，如果你这样想就错了，当时PD1.0协议就宣称最高充电功率可达100w，但是由于当时的技术还并不成熟，USB-IF组织所描绘的美好的前景并没有实现，仅仅2年时间，就发展到了PD2.0版本。

PD2.0

2013年1月7日，USB-IF组织在CES上宣布，Type-C接口将于2014年上市，2014年8月，PD2.0正式发布，PD2.0标准通过Type-C接口实现了电流双向传输和最大100w的充电功率，具体充电规格为：5V3A、9V3A、15V3A、20V2.25A、20V3A、20V5A。

PD3.0

2015年11月发布，这个版本的快充协议跟2.0版本相比，在充电规格上没有变化，主要的升级主要有以下几点：

增加对设备内置电池特性更为详细的描述功能

增加通过PD通信进行设备软硬件版本识别和软件更新的功能

增加数字证书以及数字签名功能

2017年2月，USB-IF协会又给PD3.0打了一个补丁：增加了PPS功能。PPS即Programmable Power Supply的缩写，翻译为可编程电源，PPS的优势在于能够每隔10秒跟手机进行通信一次，在可调节的电压范围之内，可以以0.02v的精度进行电压调节，充电时效率更高，发热量更少。

这里需要指出，支持PD3.0快充协议并不一定支持PPS，支持PPS就一定支持PD3.0。

PD3.1

2021年5月25日发布，该版本的快充协议最高支持240w快充，跟PD3.0版本相比，增加了28v、36v和48v三个固定电压档位，增加了三种可调节电压档位。由于最大240w的快充功率远超过普通USB线缆的承载能力，所以，PD3.1快充协议把快充标准分为标准功率范围（SPR）和扩展功率范围（EPR）两种标准。SPR最高充电功率仍然为100w，EPR最高充电功率为240w。EPR可为高性能游戏本、手持式电站、移动工作站等设备进行充电。

华为FCP/SCP

华为的FCP（Fast Charge Protocol，快速充电协议）和SCP（Super Charge Protocol，超级充电协议）是华为自家的快充技术。虽然它们都属于华为的专有快充协议，但二者在技术细节和快充能力上有所不同。

FCP（Fast Charge Protocol）

是华为早期推出的一种快充协议，类似于QC2.0，是一种高电压低电流快充协议，大多数的华为和荣耀手机都支持这种快充协议，最早在华为mate8手机上搭载。大家可以看一下手里的充电器，所有华为的充电器上标有“9v2a”的充电器都是支持的这种协议。FCP 协议的最高充电功率大约为 22.5W（9V/2A 或 5V/4.5A）。

SCP（Super Charge Protocol）

SCP 是华为的最新一代快充协议，也被称为“超级充电”。有两个档位4.5v5a或者5v4.5a，最大充电功率22.5w，最早在mate9上搭载，后来，华为改进了快充技术，将SCP协议最大快充功率提升到40w，最早在mate20Pro上使用，现在，华为的SCP协议最高充电功率已经达到了100w，目前唯一支持SCP100w快充的手机就是Nova9 Pro。

SCP的电压电流档位为4.5v5a、5v4.5a、10v2.25a、10v4a、11v6a、20v5a。

三星AFC协议

AFC协议通常指‌Adaptive Fast Charging（自适应快速充电）协议‌，这是一种由三星开发的手机快充技术。其核心在于通过智能调节电压和电流实现高效、安全的充电，常见于三星Galaxy系列等设备。‌‌

AFC协议采用低电压高电流的充电方式，以减少发热并提升效率。它能根据电池状态和温度动态调整参数，支持5V、9V等电压档位，确保充电稳定性。该协议需搭配专用充电线材和充电头使用，属于三星的私有协议，兼容性相对有限。‌‌

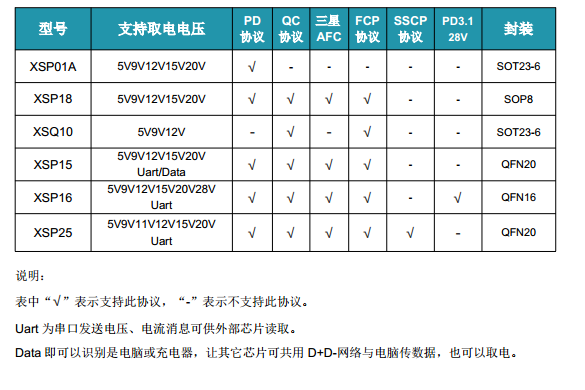

了解了各种快充协议的特点，如何应用这些协议给产品快速供电，就需用到PD诱骗芯片，

什么是PD诱骗芯片？

PD诱骗芯片，全称为Power Delivery（PD）诱骗芯片，是一种能够模拟符合USB Type-C接口规范的电源管理单元（Power Delivery Unit，简称PDIC）的芯片，它内置了PD模块，通过和供电端（如充电器）的PD协议芯片（如XSP18) 握手通信，可以申请出需要的电压给产品供电。

XSP18芯片概述

XSP18 支持从充电器/充电宝等电源上取电给产品供电，芯片集成 USB Power Delivery PD2.0/3.0/PPS 快充协议、 QC2.0/QC3.0 快充协议、华为快充协议、三星 AFC 协议等多种快充协议，芯片支持电阻选择电压档位，支持从充电器USB-A/Type-C口获取5V9V12V15V20V电压档位，并支持电压档位自动向下兼容。
