MLCC的温度特性

爆炸生活家 2024-10-21 阅读:3147

多层陶瓷电容器（MLCC）的温度特性在电子设计中具有重要意义，特别是在对温度变化敏感的应用中。MLCC根据其介电材料的特性，主要分为一类瓷和二类瓷，两者在温度稳定性和电容变化方面有显著差异。

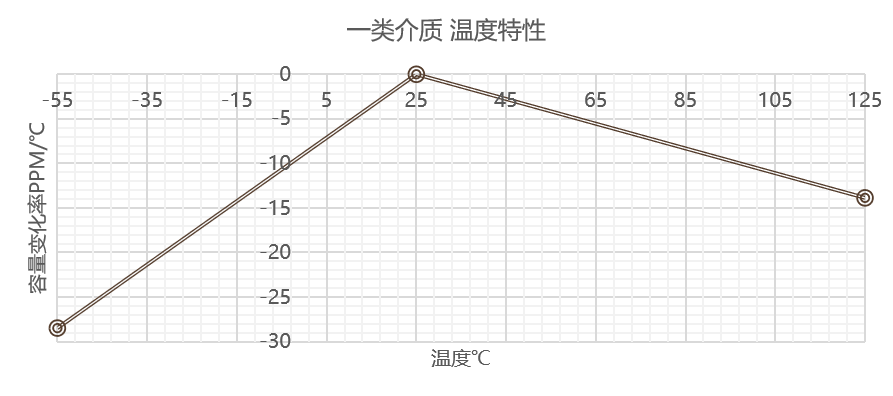

一类瓷（C0G）

一类瓷电容器采用顺电体材料，如氧化镁（MgO）或氧化钛（TiO₂）。这些材料的介电常数在温度范围内非常稳定，且几乎不受外部电场的影响。顺电体材料的晶体结构在温度变化下保持不变，因此其电容值在宽温度范围内都能保持稳定。C0G电容器的温度系数通常在±30ppm/℃以内，非常适合用于需要高稳定性和低损耗的高频电路和精密设备中。

二类瓷（X5R/X7R）

二类瓷电容器使用铁电体材料，如钛酸钡（BaTiO₃）。铁电体材料具有高介电常数，可以在较小的体积下实现较大的电容值。然而，这些材料的介电常数对温度、频率和外加电压非常敏感。铁电体的晶体结构在温度变化下会发生相变，导致分子极化程度改变，从而引起电容值的波动。如曲线图所示，X7R电容器的电容值可能在额定温度范围内变化±15%，而X5R的变化范围甚至更大。

晶体结构对电容的影响

铁电体材料在居里温度附近会发生晶体结构的相变，从四方晶系转变为立方晶系。这种相变导致材料的自发极化消失，介电常数显著降低。由于铁电体的介电常数与温度直接相关，温度的升高或降低都会引起电容值的变化。此外，外加电场会使铁电畴发生重新取向，进一步影响电容值的稳定性。

相比之下，顺电体材料没有自发极化，其晶体结构在温度变化下不发生相变。介电常数对温度和电场的依赖性很小，因此一类瓷电容器在各种工作条件下都能保持稳定的电容值。

应用考虑

在电路设计中，选择合适的电容器类型非常重要。如果应用需要高稳定性、高精度的电容，如滤波器、振荡器和高频放大器，应选择一类瓷（C0G）电容器。对于对电容值要求较大但对精度和稳定性要求不高的场合，如电源去耦和旁路应用，二类瓷（X5R/X7R）电容器是更经济的选择。

总结

MLCC的温度特性主要由其介电材料的晶体结构决定。一类瓷采用顺电体材料，具有优异的温度稳定性和电容精度；二类瓷采用铁电体材料，虽能提供更大的电容值，但在温度变化下电容值波动较大。理解这些差异有助于工程师在设计中做出明智的组件选择，确保电路在预期的温度范围内可靠运行。
