光伏电站监控系统解决方案有哪些？

摘 要：煤炭、石油等化石能源频频告急，环境污染问题日益严峻，而太阳能作为潜力的可再 生能源，因其储量的无限性、存在的普遍性、利用的清洁性以及实用的经济性，越来越被人们 所青睐。大力发展光伏产业、积极开发太阳能，在全球范围得到了重视，已成为各国可持 续发展战略的重要组成部分。光伏产业也称太阳能电池产业，即利用太阳能级半导体电子器件 吸收太阳光辐射能，并使之转换为电能的产业。江苏安科瑞电器制造有限公司，推出分布式光伏运维平台。

咨询18701998775

关键词：光伏发电；光伏监控系统；太阳能发电

1总述

光伏电站主要由光电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，最后产生的高压交流直接并入电网。针对每个环节电力参数检测的需要，浙江正泰太阳 能科技有限公司推出针对光伏电站监控的 安科瑞光伏电站监控系统，实现对分布在不 同区域的光伏发电站的监控。光伏电站监控系统可对太阳能光伏电站里的电池 阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，提供 设备数据采集、解析、处理、事件产生、存储，并通过各种样式的图表、趋势、报表呈现电站 的运行情况，确保客户远程对电站数据的监控需求。其友好的用户界面、强大的分析功能、完 善的故障报警确保了太阳能光伏发电系统的可靠和稳定运行。

2.安科瑞分布式光伏发电系统解决方案

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

AcrelCloud-1200分布式光伏运维云平台软件可以帮助用户监视分布在区域内各分布式光伏电站的运行状态（如电站地理分布、电站信息、逆变器状态、发电功率曲线、是否并网、当前发电量、总发电量等信息）。显示接入的电站位置、数量、装机容量、发电量信息、减少碳排放以及年发电量排名

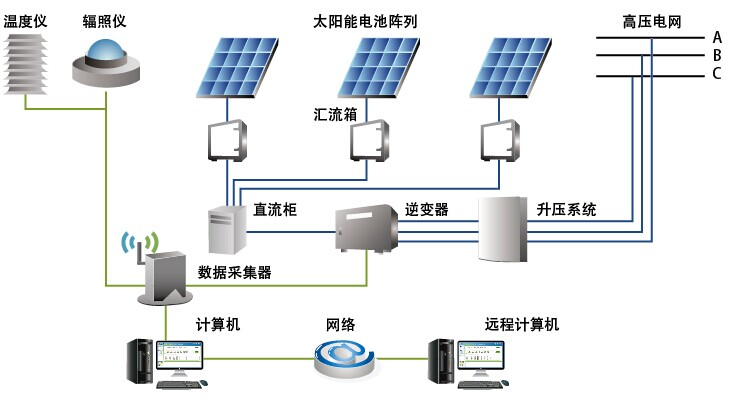

系统组网结构

系统功能

1、综合看板

光伏电站位置显示,光伏电站数量，峰值发电功率，实时发电功率显示,统计所有光伏电站日、月、年发电量

计算标准煤节约量以及二氧化碳减排量柱状图展示每月发电量

2、电站状态

展示光伏电站发电功率，峰值功率等基本参数,统计当前光伏电站日、月、年发电量,摄像头实时监测

接入辐照度、环境温湿度、风速等环境参数显示当前光伏电站逆变器接入数量及其基本参数。

3、逆变器状态

逆变器基本参数显示,日、月、年发电量显示,通过曲线图显示逆变器功率、环境辐照度曲线

直流侧电压电流查询,交流电压、电流、有功功率、频率、功率因数查询

4、电站发电统计

统计列表中所有光伏电站日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

5、逆变器发电统计

统计当前光伏电站中所有逆变器的日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

6、逆变器曲线分析

展示逆变器直流侧电压、电流曲线，交流侧功率曲线以及环境辐照度曲线、温度曲线。便于用户进行整体分析。

配置方案

在碳中和方案的可选项中，新能源的使用可能是较多的选择。风电和集中式光伏电站受地理和自然条件限制，不可能适用于所有地方，所以分布式光伏必将被大力发展。安科瑞在分布式光伏系统中可以提供汇流箱、直流汇流采集装置、防逆流检测装置、电能质量监测、直流计量、智能网关、分布式光伏运维云平台等解决方案。

结束语

针对光伏电站光伏区信息接入研究的深入开展，效果和意义非常突出。因为光伏电站属于*点以及全力开发的绿色能源项目，实现光伏区监控系统在光伏电站运营的应用，可以将电站运行的管理效率的提升，强化生产运行管理水平，进而使生产运行以及相应的设备维护成本有所降低。

参考文献

[1] 光伏电站监控系统解决方案

[2] 安科瑞智能电网用户端电力监控/电能管理/电气安全（产品报价手册）.2023.01月版

[3] 卢德海.剩余电流式电气火灾监控系统设计浅[J].山西建筑，2015

[4] 安科瑞企业微电网设计与应用手册.2019.11月版

作者简介简婷，女，安科瑞电气股份有限公司，主要从事光伏电站监控系统的研发与应用。
