SMT贴装元件指南 不同类型表面安装器件大全

表面贴装元件是电子设备中不可或缺的组成部分，其发展趋势也越来越先进和高效。随着科技的不断发展，贴装元件也在不断创新和升级。例如，片式电阻器和片式电感器的尺寸不断缩小，同时性能和精度也在不断提高。叠层型片式磁珠MLCB及磁珠阵列的应用也在不断扩大，以满足电路对更小体积和更高精度的要求。

一、表面贴装元件介绍

SMT表面贴装技术，是电子元器件的一种重要封装技术。在SMT工艺中，表面贴装元器件是指在一个表面上进行组装和焊接的电子元器件，包括电阻、瓷片电容、片式元件、表面贴装元器件、组装器件和柱形元件等。

1、表面贴装元器件类型

矩形元件：电阻、瓷片电容等片式元件。

片式元件：表面贴装元器件，包括集成电路芯片等。

组装器件：二极管、晶体管、电感、电解电容等。

柱形元件：整流二极管、晶体管、电感、电解电容等。

2、表面贴装元器件的特点

尺寸小、重量轻：适合高密度组装，有利于电子产品小型化和薄型化。

引线或引脚很短：有利于减少寄生电感和电容，改善了高频特性。

组装可靠性好：形状简单、结构牢固。

尺寸和形状标准化：适合自动化组装，效率高、质量好，利于大批量生产，综合成本低。

3、表面贴装元器件引脚形式

翼形引脚：能适应薄、小间距的发展，适应各种焊接工艺，但在运输和使用中易使引脚受损。

J形引脚：空间利用系数较大，对焊接工艺的适应性比翼形差，但引脚较硬，在运输和使用中不易损坏。

对接引脚：剪切强度低，对贴装和焊接要求更高。

球栅阵列：属于面阵列封装，引脚不会变形，适合于高引脚数的封装，但焊接的适应性较差，并且焊后的可检测性较差。

二、阻容元件识别方法

1、电阻的识别

电阻的单位为欧姆，常用的有毫欧姆、千欧姆、百万欧姆等。可以根据电阻的大小来判断元件的大小，但需要注意电阻的分压与分流的问题。

2、电容的识别

电容的单位为法拉，常用的有微法、兆法、千法、百万法拉等。可以通过电容的容量来判断元件的大小和性质，但需要注意电容的动态平衡问题。

3、电感的识别

电感的单位为亨利，常用的有毫亨利、微亨利、纳亨利等。可以通过电感的感值来判断元件的大小和性质，但需要注意电感的自感与互感的问题。

三、IC第一脚的辨认方法

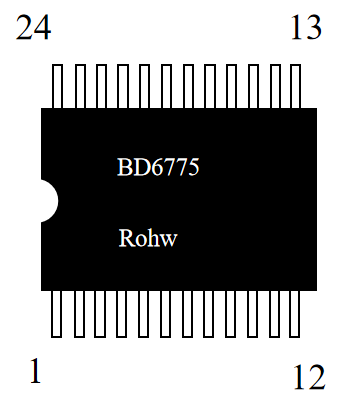

一般IC都会有一个缺口芯片正面向上，缺口向上时，缺口左面的为第一脚，顺着逆时针的方向依次类推。有的芯片不是用缺口，而是在芯片的一个边角放一个圆圈，最靠近圆圈的为第一脚，如果是IC芯片上有两个一大一小的圆点，一般情况下以小点为标准。

1、圆点作标识

QFP封装黑色部分，在其中一个角会有个小凹圆点，或是印上去的小圆点，为第一脚。

2、IC有缺口标志

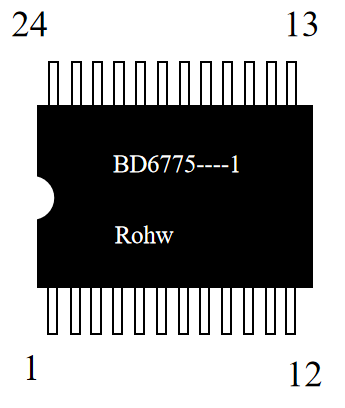

当芯片既有缺口又有圆角时，若二者放置位置有冲突，一律以缺口为主。

3、文字标识

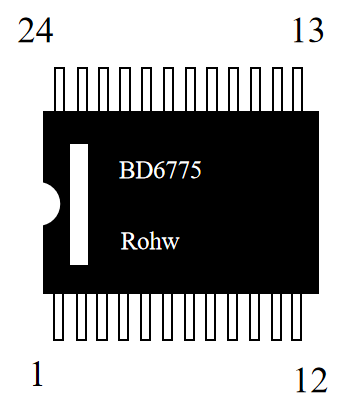

以文字作标识：正看IC下排引脚的左边第一个脚为“1”。

4、横杠作标识

以横杠作标识：横杠一边为一脚。

四、常见IC的封装方式

1、DIP封装

双列直插封装，引脚从两边插入封装体，中间有引脚排列形成的通孔。

2、SOP封装

小外形封装，引脚从四边伸出，中间有引脚排列形成的通孔。

3、SSOP封装

窄间距小外形封装，引脚从四边伸出，中间有引脚排列形成的通孔。

4、TSOP封装

薄型小尺寸封装，引脚从四边伸出，中间有引脚排列形成的通孔。

5、LGA封装

低插槽封装，引脚从底部插入封装体，中间有引脚排列形成的通孔。

6、QFN封装

四边扁平封装，引脚从四边插入封装体，中间有引脚排列形成的通孔。

7、PLCC封装

塑料芯片载体封装，引脚从底部弯曲，插入封装体中。

8、BGA封装

球栅阵列封装，引脚从四边插入封装体，中间有引脚排列形成的通孔。

不同的封装方式适用于不同的应用场景，封装的形式和大小也会根据需求和设计的不同而有所变化。
