plc无线通信模块介绍

随着科技的发展，智慧工厂、智慧物流等各种厂房升级需求，但由于生产线的不断改造、新老流程的不断更新，这些PLC系统或者其它设备往往是由不同的制造商提供的。常会遇到不同品牌PLC或设备之间需要进行相互通讯的情况。由于场地和生产能效的原因，在后期的系统改造中，告别走线繁琐，通常需要采用无线的方式完成不同品牌PLC或设备之间的通讯。

通讯场景需求各也有所不同： PLC与PLC、PLC与IO模块、PLC与网口设备、PLC与上位机之间等都需要通讯。另通讯维度也不一样：有一对一，一对多，多对多等需求。以下推荐一款无线模块，通过无线射频信号，提供以太网口透明的数据接口，在数据传输状态,进行透明数据传输。推荐一款捷米特 JM-ETH-Bidge-AP-M300，本产品可以完全以上需求.

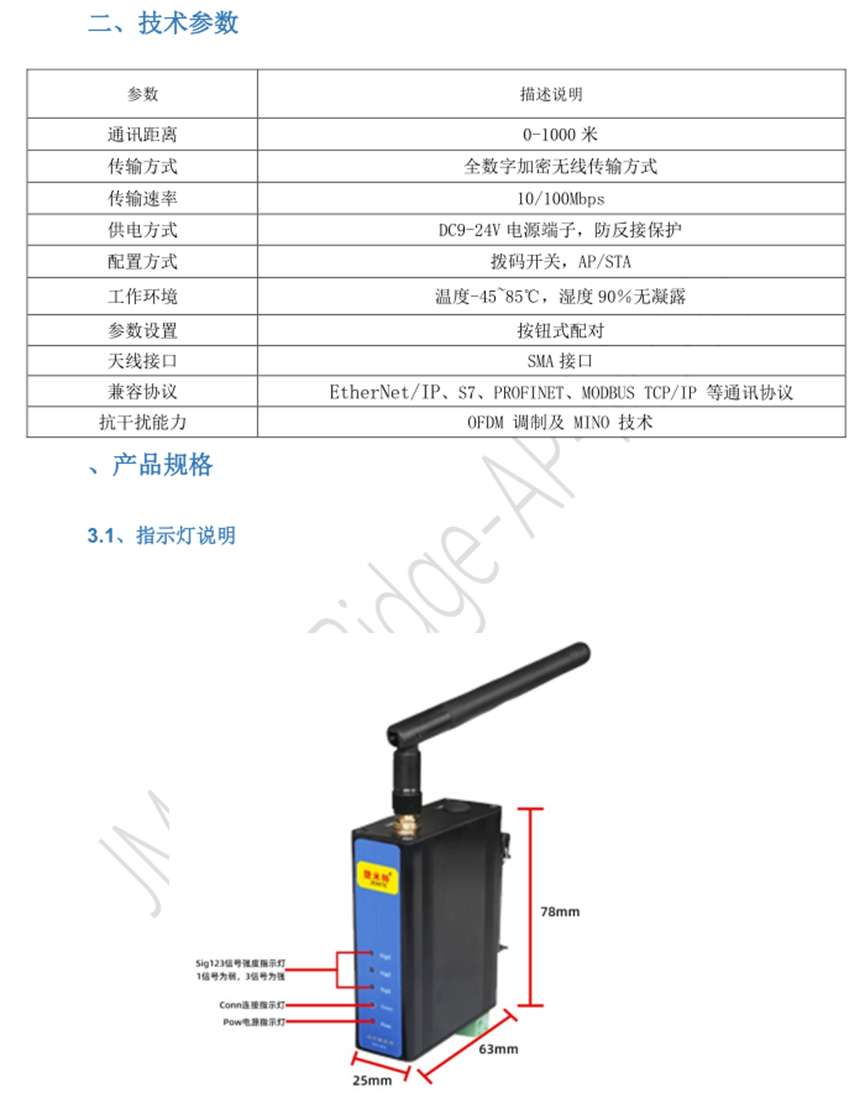

产品特点和功能

捷米特JM-ETH-BIDGE-AP-M300 无线模块体积小、灵敏度高、低延迟，特点包括：

• 无阻挡 800米远距离、低延迟

• 可以直接代替有线以太网线，实现无线组网

• 支持西门子 S7协议、PROFINET协议、MODBUS TCP/IP协议等

• 灵活通讯，适用场景广

• 全数字无线加密传输方式，不插卡无运行费用

• 成对通讯，即插即用，无需配置使用方法简单

• 金属黑外壳，安装空间小，立式安装，带导轨卡座

应用场景：

工业自动化：在工厂车间中，用于连接不同区域的 PLC设备，实现设备之间的数据共享和协同工作。例如，将生产线上各个工序的 PLC连接起来，使生产数据能够实时传输到监控系统，以便管理人员对生产过程进行实时监控和调度5。

智能建筑：在智能建筑系统中，将建筑内的各种 PLC控制设备，如电梯控制系统、照明控制系统、空调控制系统等，通过以太网无线网关接入到建筑的智能管理系统中，实现对建筑设备的集中管理和智能化控制。

能源管理：在能源监测和管理系统中，将分布在不同地点的能源计量设备（如电表、水表、气表等）所连接的 PLC通过无线网关接入到能源管理平台，实现对能源消耗的实时监测和数据分析，为能源的优化管理提供依据。

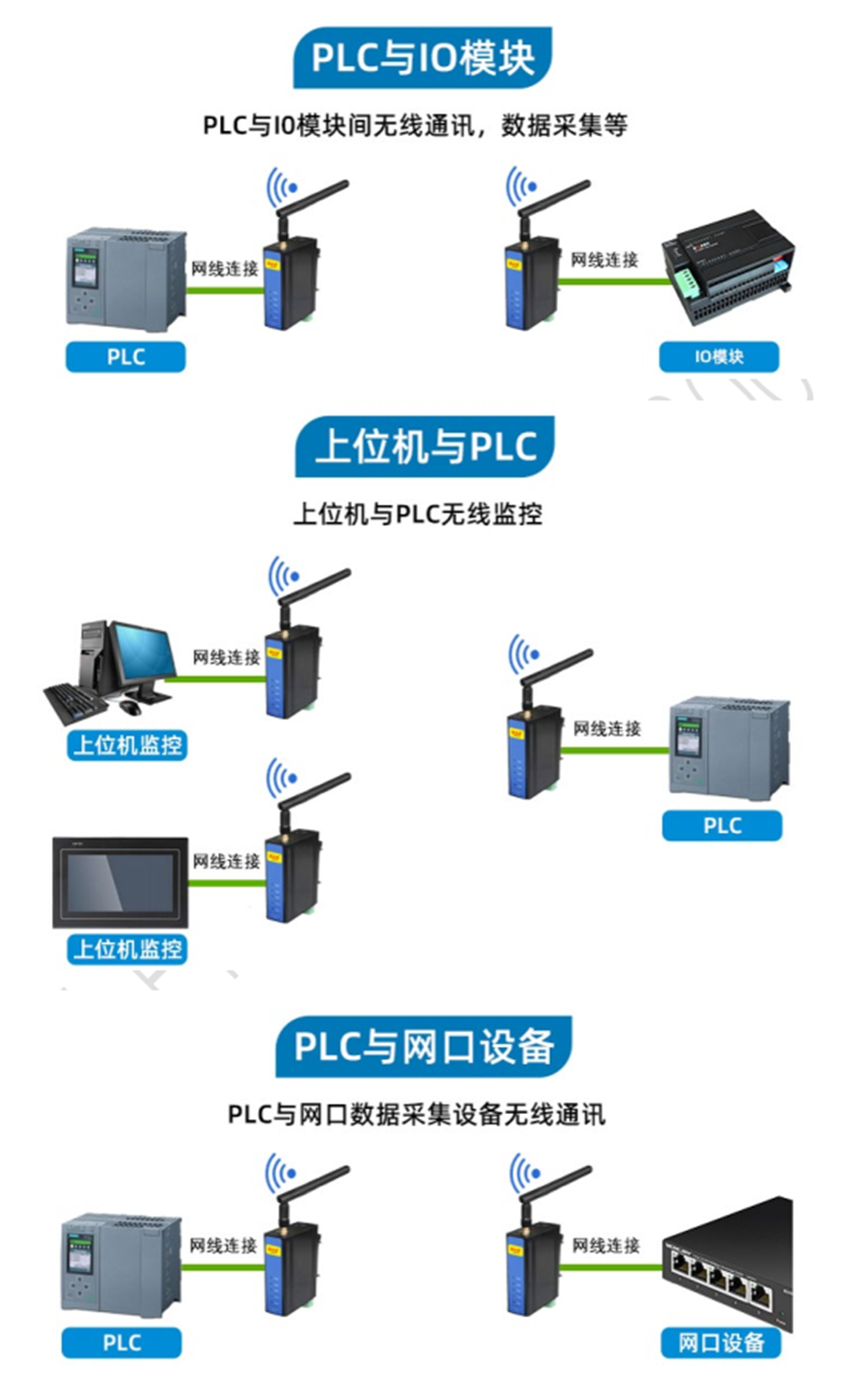

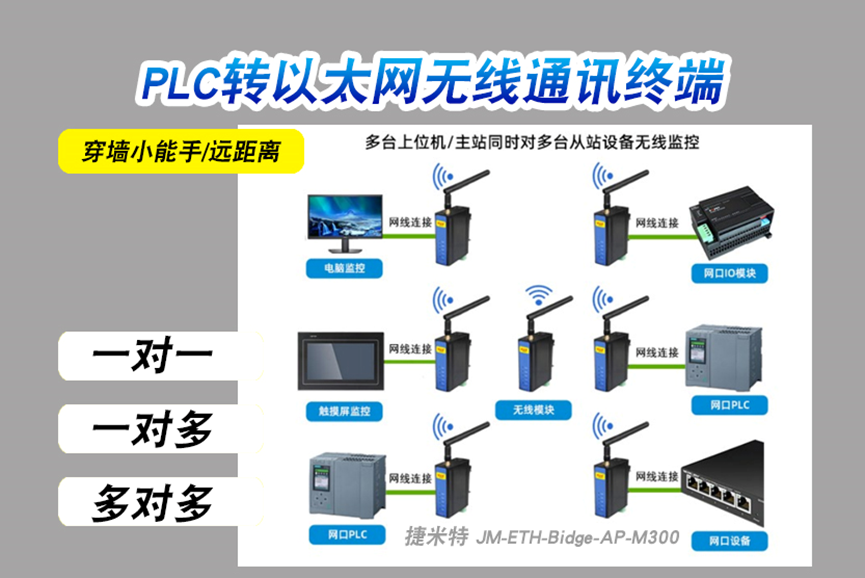

连接场景展示

配对方法

1）一对一配对

• 两个模块接上天线、上电，将其中一个模块的拨码开关拨到 AP，另一个拨到

STA；

• 然后两个模块同时按住 reload键至少 3秒（此时两个模块的 conn指示灯频

繁闪烁）后松开按键即可完成配对；

• 配对成功亮灯情况如下：两个模块 conn指示灯和 sig指示灯常亮；

注：如两个模块同时按下 reload键，conn指示灯不会频繁闪烁，请检查拨码

开关是否拨到相应位置或是否接上天线。

2）一对多配对

首先将两个模块完成一对一配对（一对一配对方法如上述）后，此时一个模块

的拨码开关为 AP，一个模块的拨码开关为 STA（完成配对的 STA模块先放到一

边，以免混淆）。

• 重新将未配对设置的模块接上天线、上电，拨码开关设置为 STA；

• 拨码开关为 AP的模块和新设置的拨码开关为 STA的模块，同时按住 reload

键至少 3秒（此时两个模块的 conn指示灯频繁闪烁）后松开按键即可完成配对。

• 以此类推，重复此步骤配对多个模块。

注：一对多配对时，其中只有一个模块设置为 AP，其他都设置为 STA。
