激光焊接技术在焊接无刷外转子电机的焊接流程

人生小满胜万全 2026-01-05 阅读:3390

激光焊接技术作为先进的高精度连接方法，在无刷外转子电机的制造中发挥着关键作用。该工艺以其能量集中、热影响区小和自动化程度高的特点，有效保障了电机关键结构的连接强度与可靠性，从而满足其高效率、高转速和长寿命的运行要求。

无刷外转子电机的主要结构包括外部旋转壳体、内贴永磁体、内部定子铁芯及绕组。激光焊接的核心任务通常集中于两大环节：一是将永磁体可靠地固定于转子壳体内壁，二是完成电机端盖与壳体的密封连接。下面来看看激光焊接技术在焊接无刷外转子电机的焊接流程。

激光焊接技术在焊接无刷外转子电机的焊接流程：

1.工艺流程始于焊接前的精密准备。待焊接的转子壳体与永磁体等部件需进行彻底的表面清洁，去除油污、氧化物等杂质，以确保焊接质量。永磁体需按预设磁极顺序精准排列并临时固定于壳体内壁。端盖与壳体的装配则要求极高的同轴度与紧密贴合，通常借助高精度夹具与定位工装来实现，这是确保后续焊接精度的基础。

2.焊接参数的系统设置是工艺成功的核心。根据壳体与永磁体的材料特性，例如常见的硅钢、铝合金或永磁体镀层，需要精确匹配激光的功率、脉冲频率、扫描速度与光束模式。为了保护焊缝金属并防止氧化，焊接过程通常在氩气或氮气等保护气氛下进行。所有参数均需通过工艺试验进行优化与固化。

3.进入焊接执行阶段，首要任务通常是永磁体的固定。采用经过优化的低热输入激光参数，沿永磁体的边缘或特定设计点进行扫描焊接。激光能量使壳体薄层局部熔化并与永磁体表面形成冶金结合，产生一系列微小而牢固的焊点。此环节必须严格控制热输入，其核心目标是避免过热导致永磁体发生不可逆的退磁，同时保证连接足以承受高速旋转产生的巨大离心力。

4.随后进行端盖与壳体的环缝密封焊接。在精密装配的基础上，激光束沿两者对接的圆周接缝进行连续扫描。由于激光焊接深宽比大且热变形极小，能够在极小热影响区内形成一道均匀致密的闭环焊缝。这道焊缝不仅提供了高结构强度，还实现了良好的密封性，有效防止润滑剂泄漏与外部污染物侵入，同时最大程度地保持了装配后的整体精度，对于维持电机均匀气隙、降低损耗至关重要。

5.焊接完成后的质量验证环节不可或缺。首先对焊缝进行外观检查，确保其连续均匀，无裂纹、气孔或塌陷等缺陷。对于密封焊缝，需进行气密性检测。对于焊接后的转子组件，必须进行高精度的动平衡校正，以消除因焊接可能引入的微量质量分布不均，确保电机运转平稳。部分关键部件还可能需要进行金相分析或强度测试，以验证焊接接头的微观组织与力学性能。

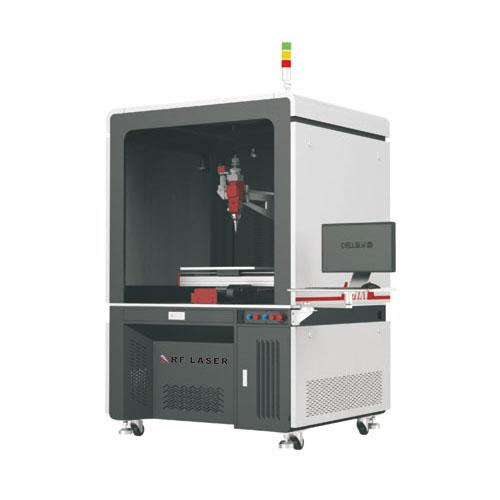

激光焊接技术在焊接无刷外转子电机的焊接流程

以上就是激光焊接技术在焊接无刷外转子电机的焊接流程，激光焊接技术为无刷外转子电机的制造提供了一套精密可靠的连接解决方案。通过严谨的工艺控制，该技术不仅实现了永磁体的牢固固定和壳体的高质量密封，而且因其低热输入与高自动化的特点，显著提升了产品的一致性与生产效率，有力支撑了现代高性能电机向着更高效、更紧凑、更可靠的方向持续发展。
