ALTAIR HYPERLIFE焊接疲劳方法及案例

议程

HyperLife疲劳分析功能介绍

HyperLife薄板焊缝（VOLVO）疲劳方法及案例

HyperLifeWCD模块基于规范/标准的厚板焊缝疲劳

HyperLife焊点疲劳方法及案例

Hyperlife疲劳分析

求解器中立

支持OptiStruct,Nastran, Abaqus,Ansys，LSdyna...

易学易用

工业验证

同行业专家合作开发，经过行业验证

行业规范

(Including:FKM,Eurocode,DVS)

HYPERLIFE疲劳分析

高周疲劳

低周疲劳

无限寿命疲劳

焊点疲劳

焊缝疲劳

振动疲劳

基于规范的焊缝疲劳分析模块HYPERLIFE WELD CERTIFICATION

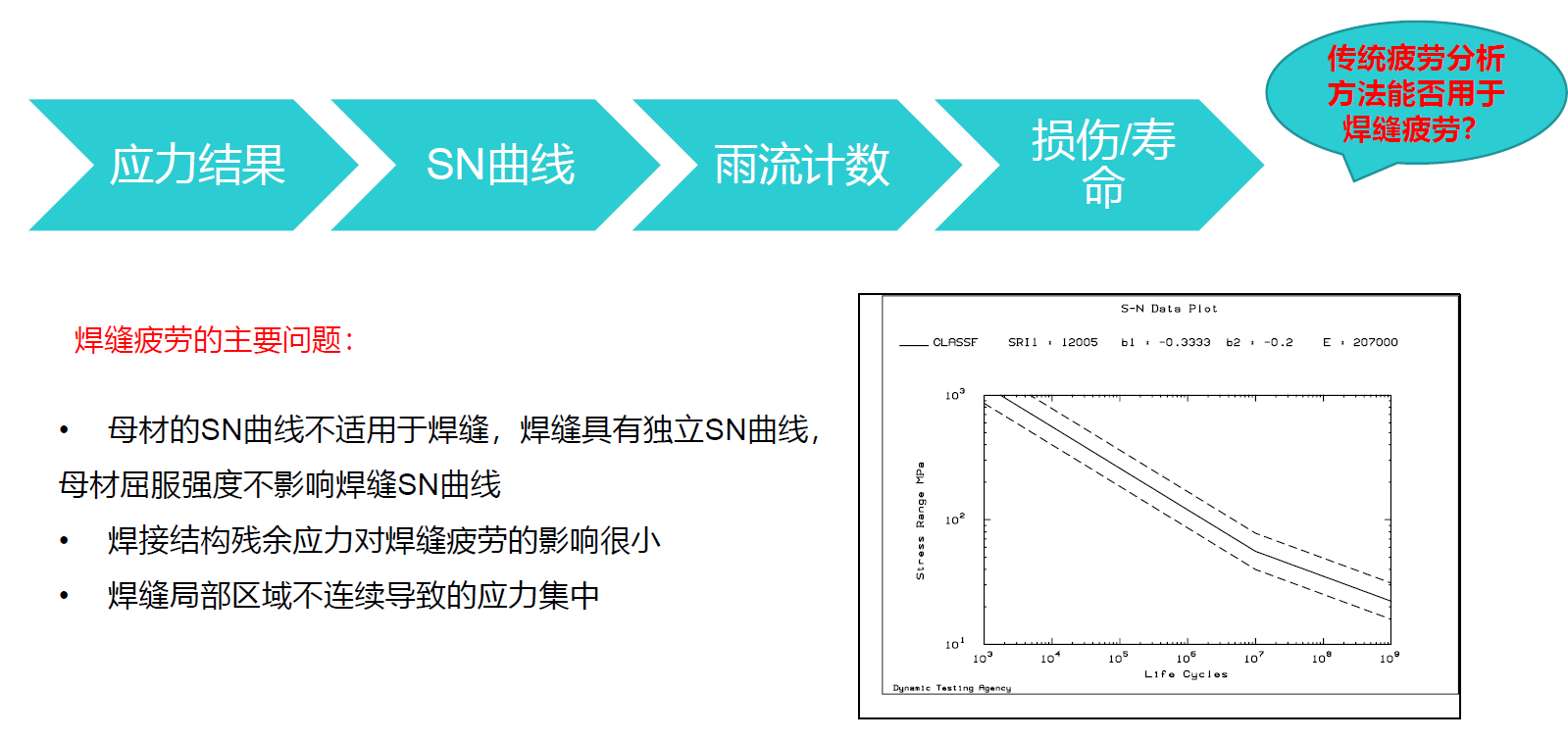

焊缝疲劳误区

焊缝疲劳的主要问题：

母材的SN曲线不适用于焊缝，焊缝具有独立SN曲线，母材屈服强度不影响焊缝SN曲线

焊接结构残余应力对焊缝疲劳的影响很小

焊缝局部区域不连续导致的应力集中

焊缝疲劳分析方法

焊缝结合处由于异材结合、几何突变，存在应力集中，焊接热导致了焊缝附近材料性能变化，想要准确的模拟焊缝位置处的应力非常困难。考虑到这些因素，HyperLife焊缝疲劳的评估方法分为两种：

1）HyperLife WCD模块名义应力法。焊缝位置附近存在应力集中，但是该应力集中会存在于很小区域内，通过设定一个临界尺寸，避开应力集中区域，选取不敏感区域应力评估焊缝疲劳。代表方法有Eurocode 3, BS 7608, DVS1612等。

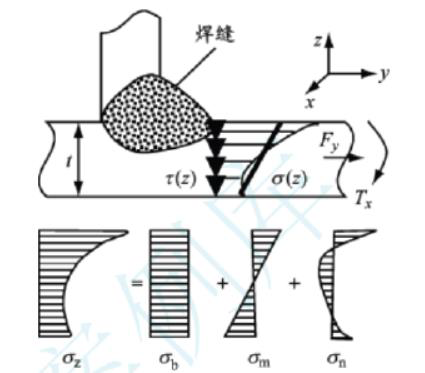

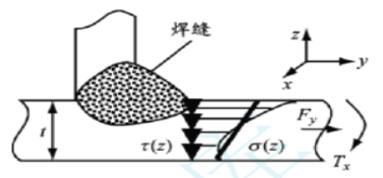

2）HyperLife VOLVO结构应力法。在有限元分析中，焊缝位置的应力会随网格尺寸发生大的变化，通常不直接采用有限元分析的焊缝位置应力进行疲劳评估。力相对于单元网格尺寸不太敏感，通过单元力考虑板的厚度得到结构应力，采用结构应力来评估焊缝疲劳，结果会更稳定。该方法主要适用于薄板结构。

薄板焊缝疲劳分析

Volvo法焊缝疲劳

基于M Fermer, M Andreasson和B Frodin在论文《Fatigue Life Prediction of MAG-Welded Thin-Sheet Structures 》中的研究

焊缝疲劳采用热点应力法，适用于薄板焊接(1mm –3mm).

根据焊接线上网格点的平均力计算热点应力

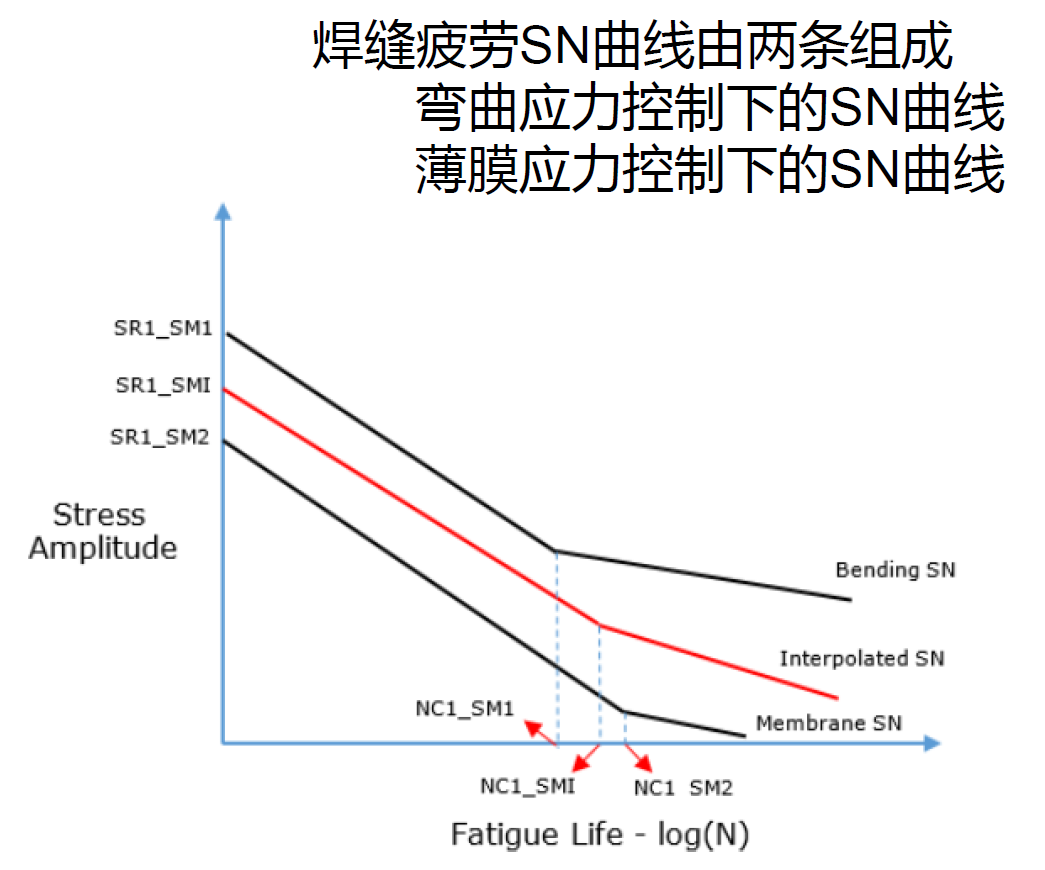

该方法一般需要两条SN曲线，一条为纯弯SN曲线，一条为薄膜应力状态下SN曲线

采用CQUAD4单元模拟焊缝

-焊缝的焊根为离焊缝CQUAD4内法线方向的最远的节点或点。

-焊缝的焊趾为焊缝CQUAD4与其相邻单元之间的节点。

Volvo法焊缝疲劳评估方法

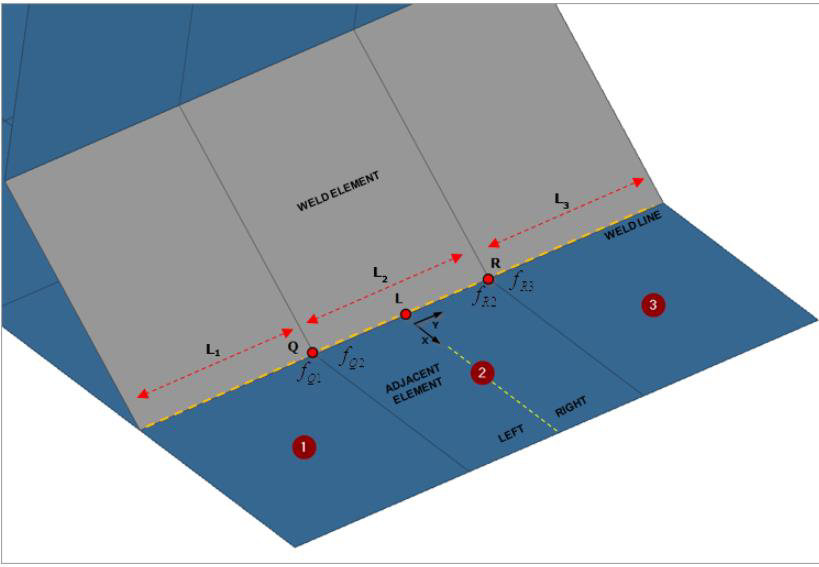

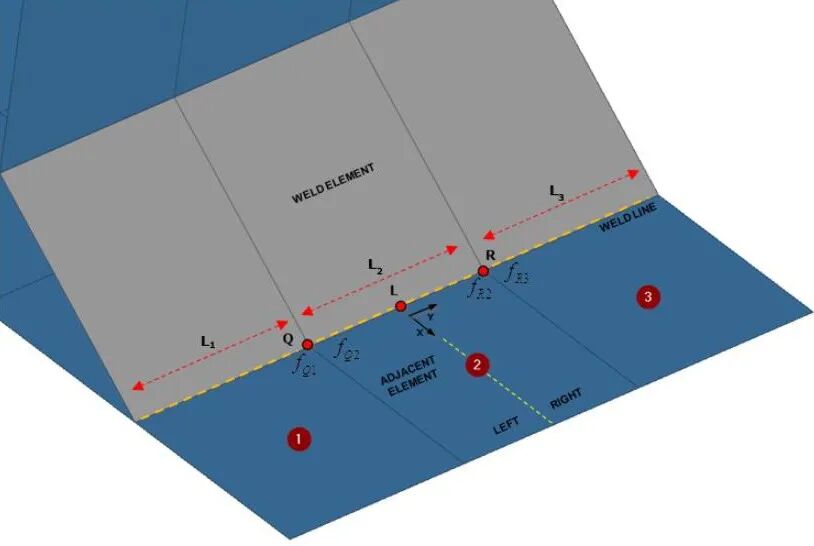

单元1、2、3为寿命评估位置，以评估单元2的损伤为例

单元1、2、3为焊趾单元，QLR为焊线。对于焊趾单元2，在焊线QR的中点位置L创建局部坐标，其中x在单元2平面内垂直于QR，z向沿单元法向，由z向及x向采用右手准则创建y向。

1.提取单元1、2、3焊线上节点力及力矩（焊趾单元对节点的）

2.将节点力和弯矩通过长度权重分配到相邻单元

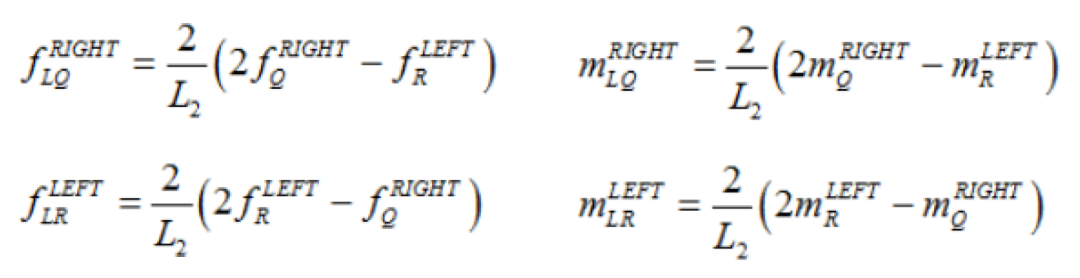

3.由节点力计算R点、Q点线载荷值（根据力和力矩的平衡公式建立）

4.由R、Q点线载荷值计算中点位置线载荷值

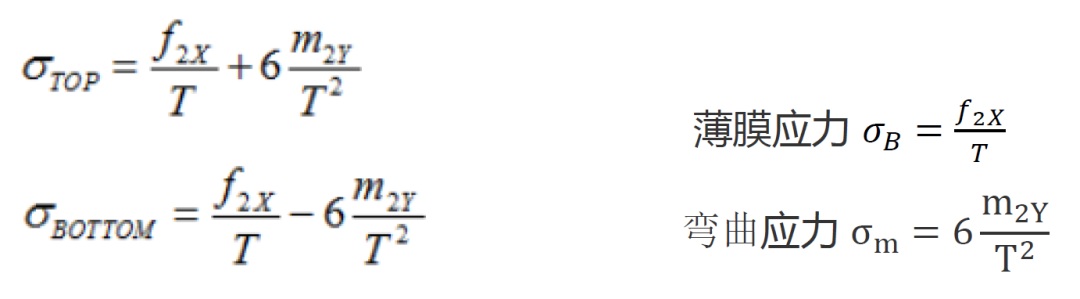

5.将2、2沿步骤1中的局部坐标系分解，得到2、2，通过分解的力计算壳单元上下表面的结构应力、

6.计算弯曲率

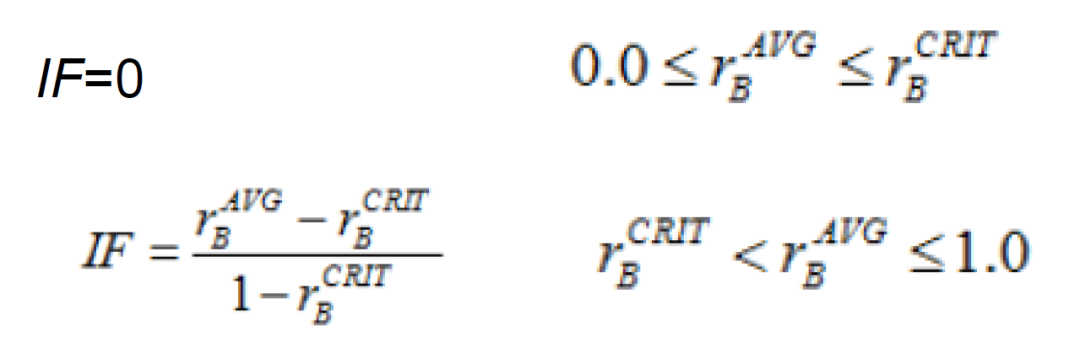

7.计算内插因子IF

8.根据内插因子IF修正SN曲线

9.根据应力幅查SN曲线，得每个循环的疲劳寿命，累计所有疲劳损伤得整个载荷历史的疲劳寿命

Volvo法焊缝疲劳影响因素

厚度修正

实际应用中被连接板件厚度不同于S-N实验中的板件厚度，需要对厚度进行修正

增加应力导致疲劳寿命降低，产生保守设计

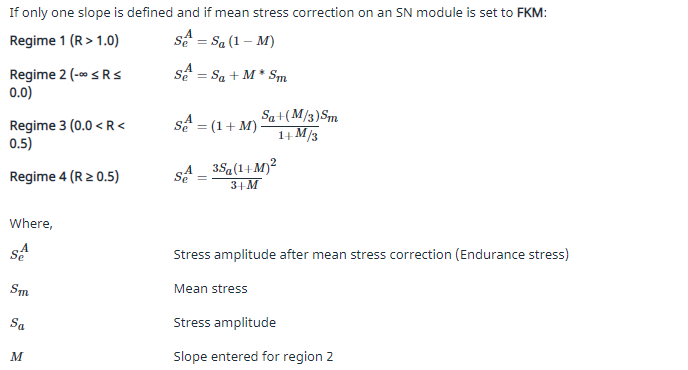

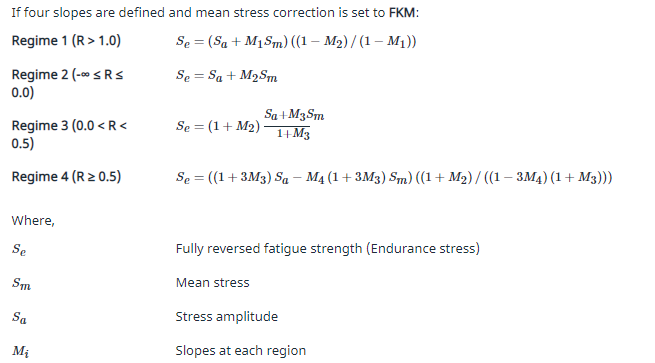

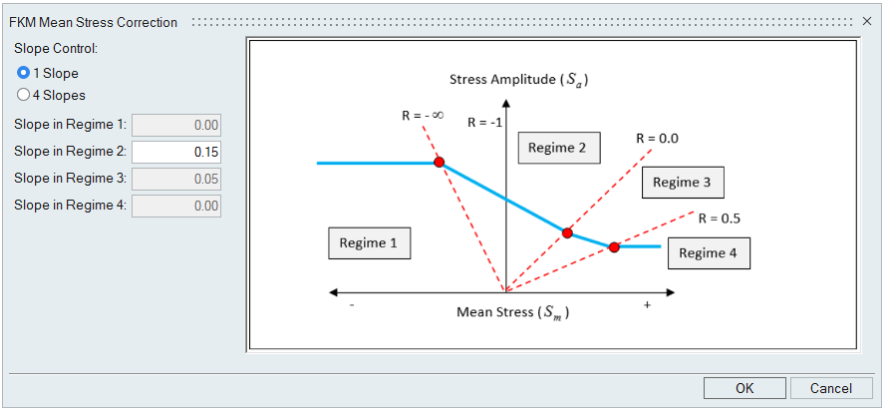

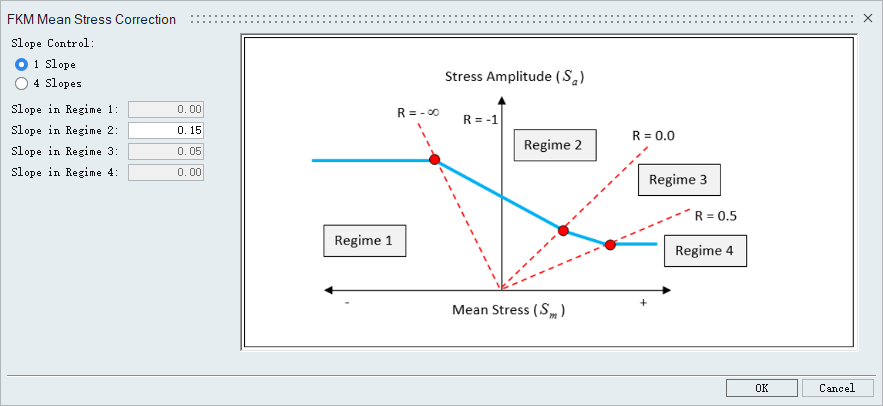

平均应力修正(FKM)

应力敏感性系数可在Fatigue Module 对话框的FKMMSS字段设置

Volvo法焊缝建模要求(For HyperLife)

焊缝尽量用CQUAD4模拟，转角处可以用CTRIA3模拟

焊缝可以用1排或2排单元模拟，对于两边焊的焊缝，也可用3排单元模拟

焊缝单元的厚度为焊喉的有效厚度

焊缝单元的尺寸尽量规则，虽然该方法对网格不是很敏感

焊缝单元可通过SET/PART引用，HyperLife也可方便的创建SET

焊缝单元的法向应朝外，即指向焊趾的方向，而不是指向焊根的方向。焊缝单元的法向非常重要，法向常用来判断焊趾。

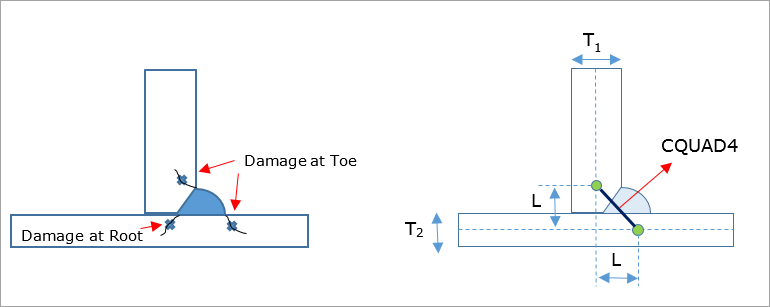

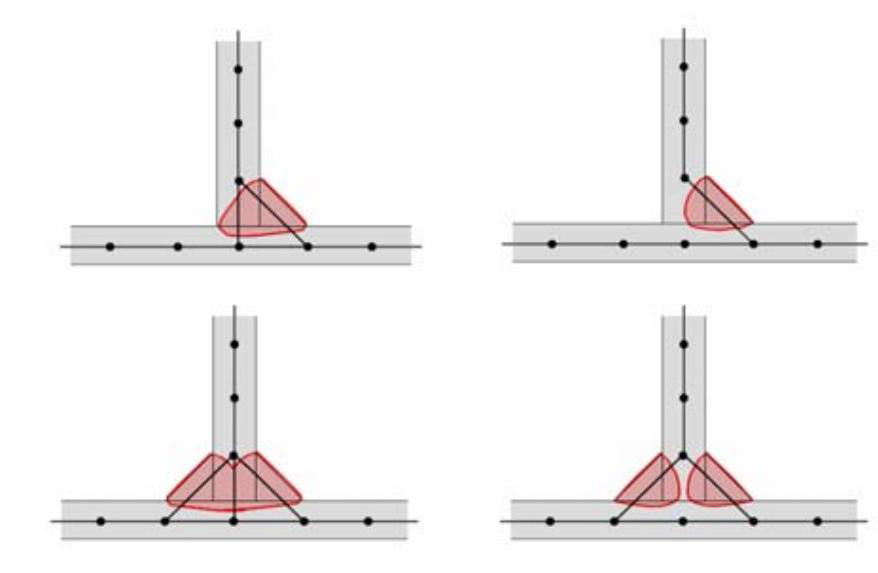

Volvo法角焊缝建模方式

HyperLife支持两种形式的焊缝分析，一种为角焊缝(FILLET)，一种为搭接焊缝(OVERLAP)。

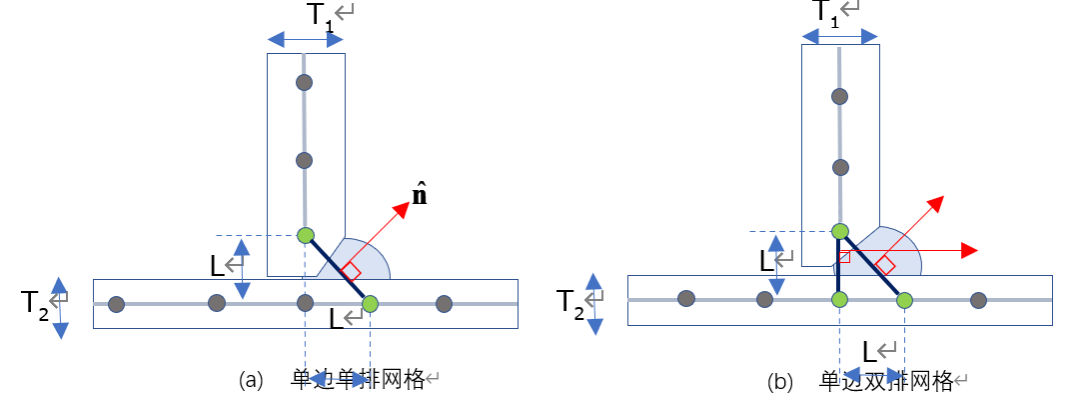

单边单排网格

单边焊当焊深不超过母板厚度的一半时，采用单边单排网格，焊脚尺寸L=T1+T2。焊缝单元的厚度为焊喉的有效厚度，一般取为0.7L。

单边双排网格

单边焊当熔深超过母板厚度的一半时，采用单边双排网格建立焊缝单元，焊脚尺寸L=T1+T2，焊缝单元厚度取0.35L。

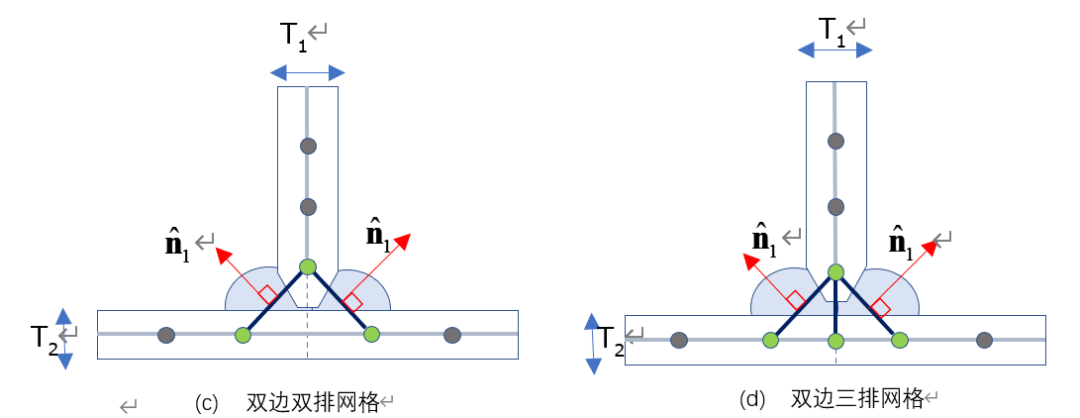

双边双排网格

角焊缝为双边焊，且左右两边没有完全焊透时，采用双边双排网格，焊脚尺寸L=T1+T2，焊缝单元厚度取0.7L。

双边三排网格

角焊缝为双边焊，且左右两边完全焊透时，采用双边三排网格。

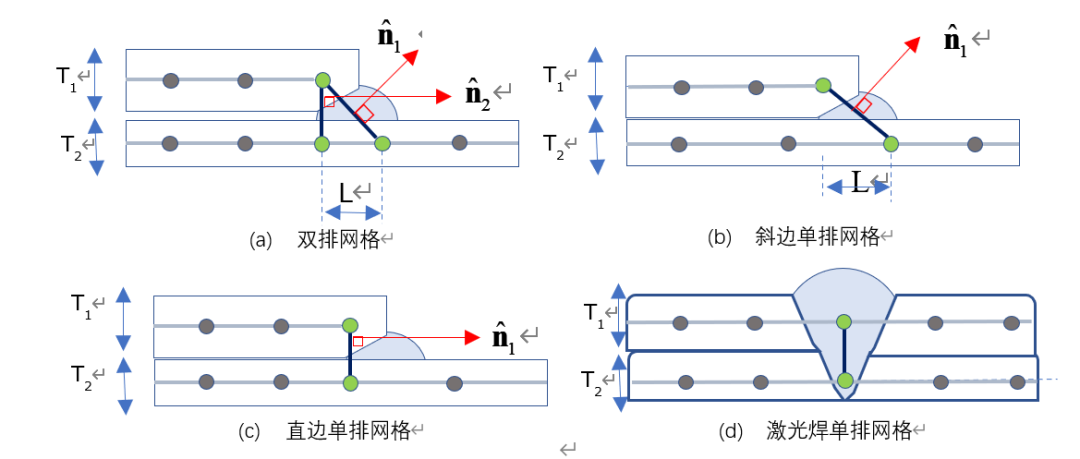

Volvo法搭接焊建模

搭接焊按熔深可分为以下三种建模形式:

1）双排网格，如图a。当熔深较深时，采用双排单元建模，焊缝单元法向指向焊趾，焊脚尺寸L=T1+T2，焊缝单元厚度为0.27L。

2）单排网格，如图b、c。当熔深较浅时，采用单排单元建模，可垂直于母板的单元建模，也可用斜搭单元。焊接单元厚度为较小板厚的两倍，但不小于3mm。如果是激光焊，则焊接单元的厚度为上板厚度的0.7倍。

3）板中激光搭接焊，采用垂直于母板的单排单元，如图d。该类焊接适用于厚度大于1mm的薄板结构，焊缝单元的厚度为被连接母板的最小厚度的90%，且其厚度不小于1mm。

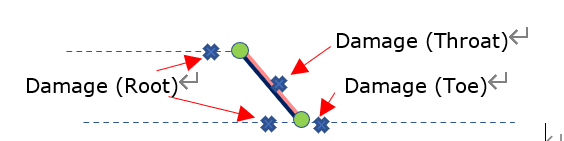

Volvo法焊缝疲劳评估位置

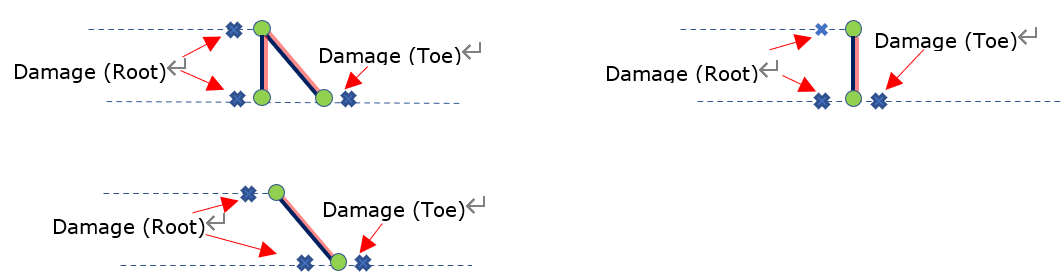

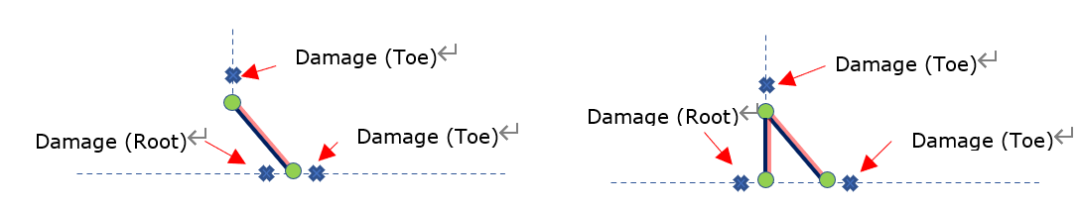

角焊的焊缝评估位置为焊趾及焊根，不同建模方式评估位置：

搭接焊的评估位置为焊趾及焊根，不同建模方式的评估位置：

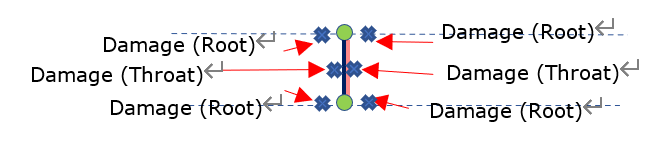

激光板中搭接焊的评估位置为焊根及焊喉，评估位置：

激光边缘搭接焊评估位置为焊趾、焊根及焊喉，评估位置：

基于规范的厚板焊缝疲劳分析模块

HYPERLIFE WELD CERTIFICATION

HyperLife焊缝疲劳:WCD

集成了DVS1612、DVS1608、FKM、Eurocode3

自动识别焊缝

根据焊缝几何拓扑结构识别焊缝类型

广泛应用于机械、重工

WCD焊缝评价标准

Eurocode 3

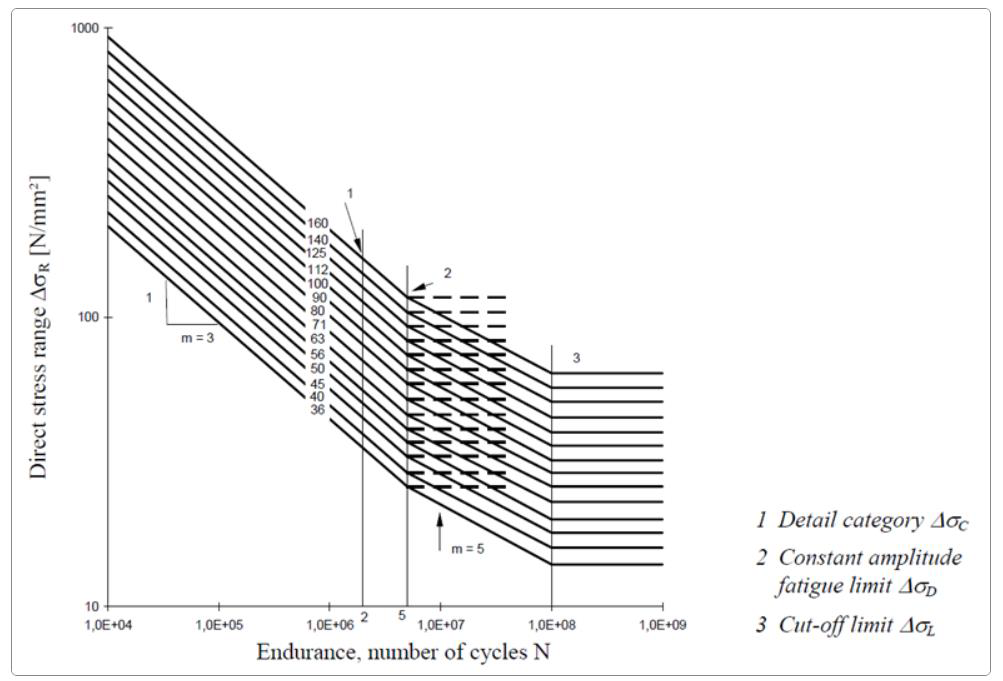

欧洲钢结构设计规范Eurocode 3 主要规定是依赖于一套S/N曲线束，它们是同等间距的，并依赖于一套被分类的结构详图。可以进行焊缝和母材区域的校核。SN曲线中已经包含残余应力的影响。

DVS 1612 、DVS 1608规范

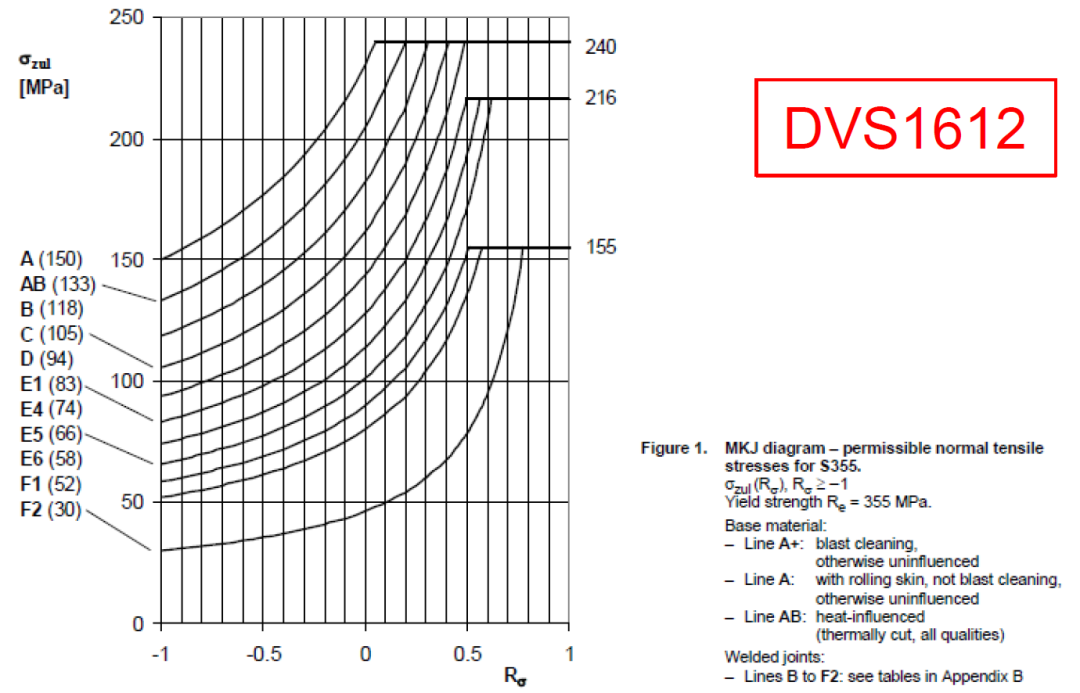

DVS1612规程是《铁路车辆结构焊接接头设计和疲劳强度评估》，DVS1608则对应铝合金材料。DVS 1612 中给出了可允许的最大主应力和剪切应力相对于应力比率R的表。准则中给出了S355 和S235 两种材料的MKJ 图。MKJ图允许的疲劳强度值包括安全因数1.5，因此大约对应于存活概率99.5%，2×106次循环的疲劳强度值。

FKM标准

德国机械标准协会FKM标准用于评估钢和铝材料的焊接和非焊接构件的疲劳问题。FKM使用的是载荷循环过程中的最大应力幅，并考虑平均应力及残余应力的影响；FKM设计方法将应力分解为沿焊缝方向的正应力，垂直于焊缝方向的正应力及沿焊缝方向的剪应力，利用三向应力分别进行评估，最后计算接头的综合材料利用率。

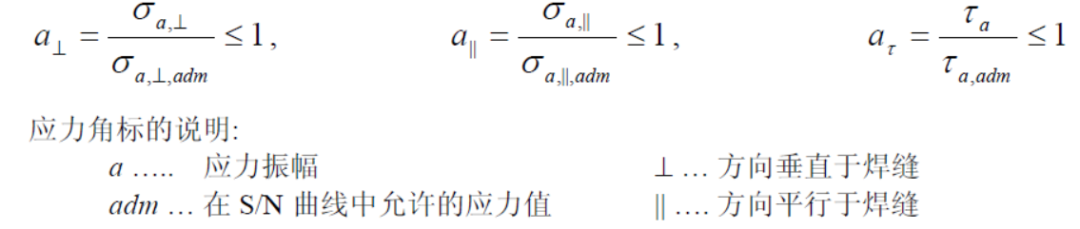

对于复合应力状态，一个等价利用度(equivalent utilization degree) aV必须被使用:

WCD建模方式

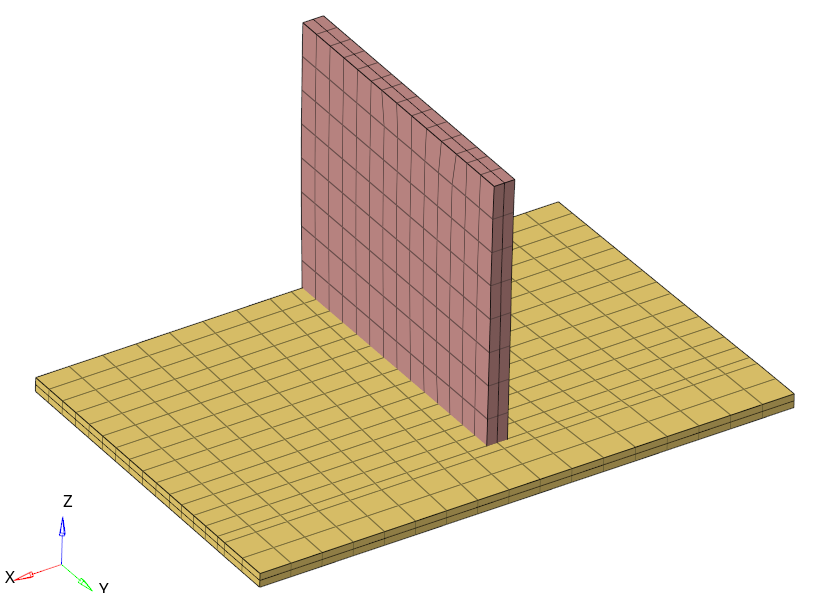

支持壳单元、实体单元建模

实体单元结构上的焊缝检测，自动在实体单元表面进行应力恢复

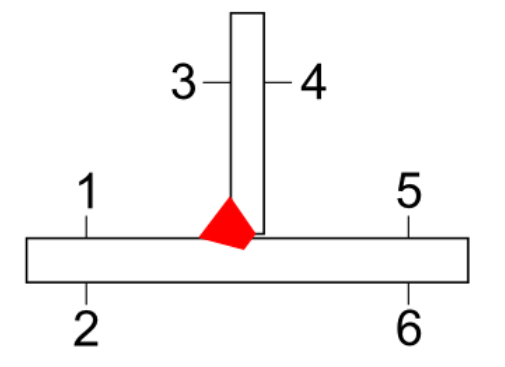

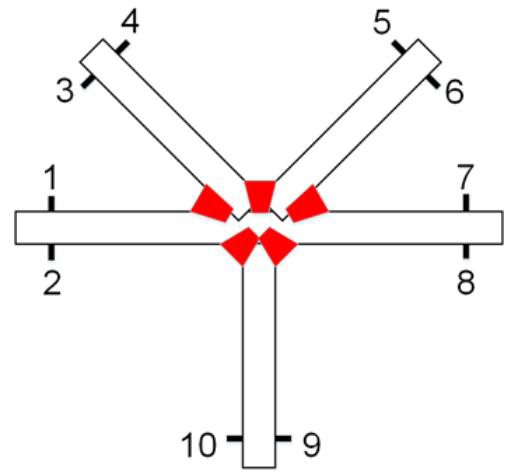

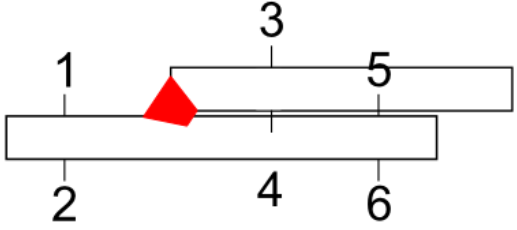

WCD主要的焊缝类型

T、B、X、L、O、M

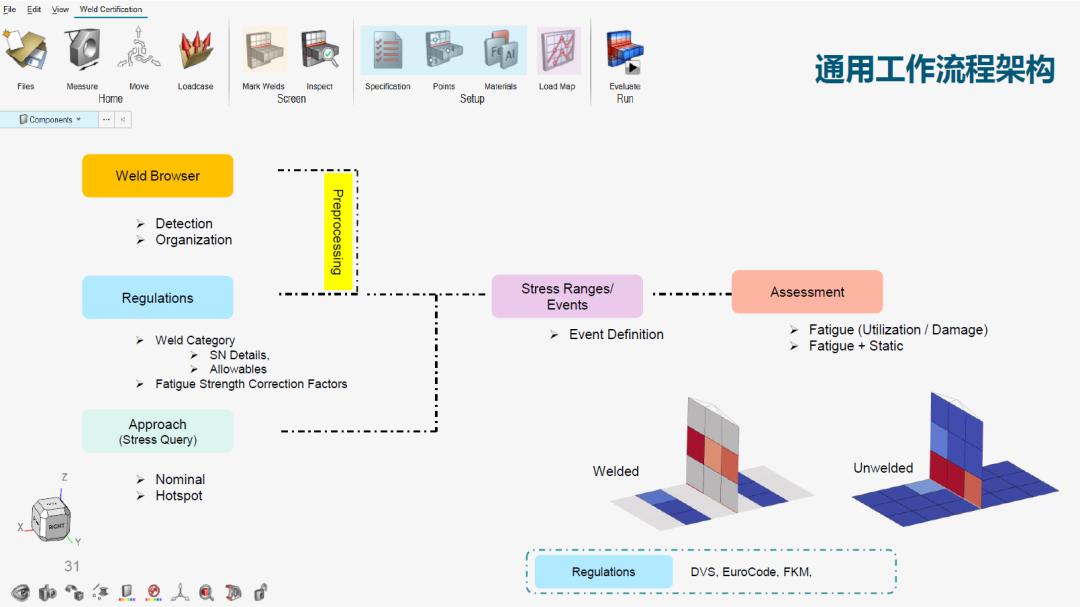

通用工作流程架构

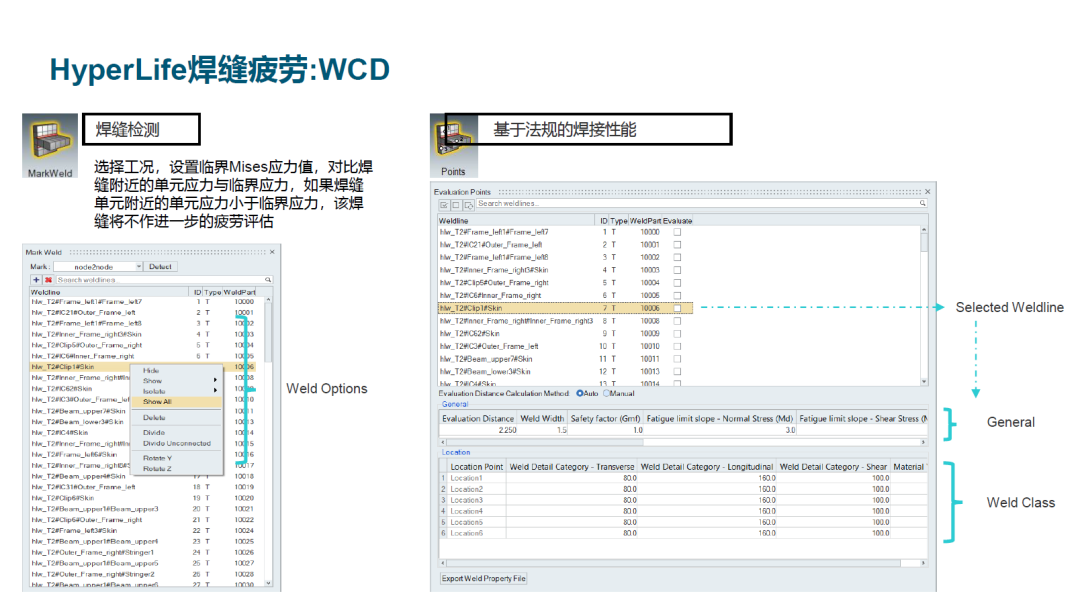

HyperLife焊缝疲劳:WCD

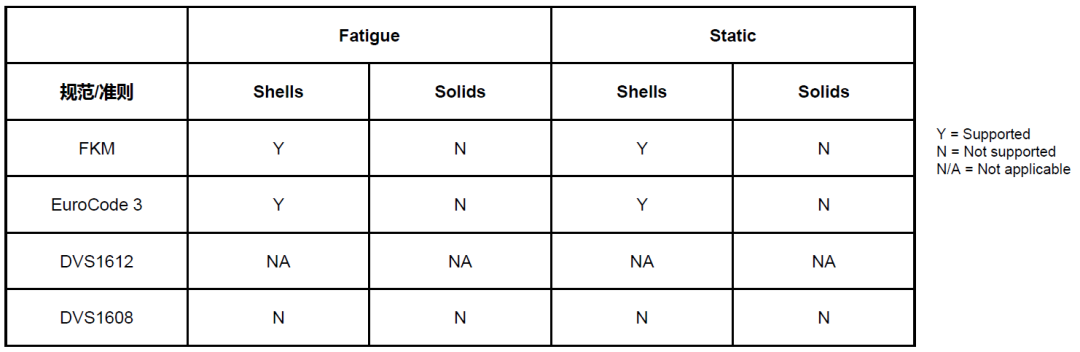

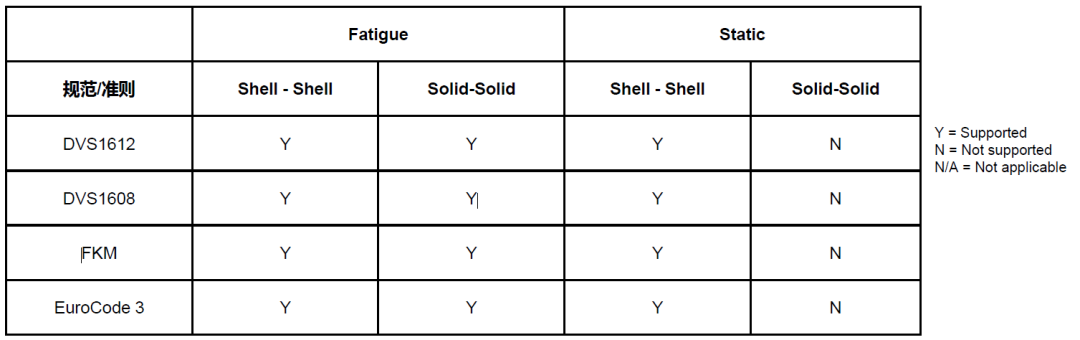

支持准则

焊缝评估

母材评估

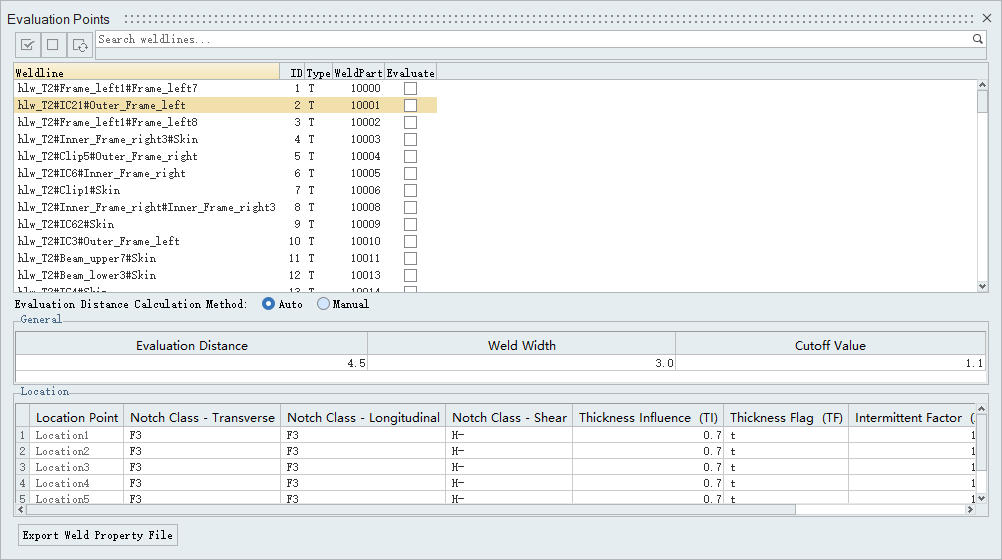

WCD评估间距

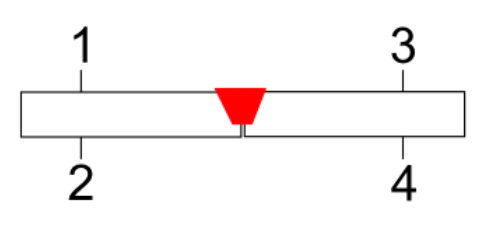

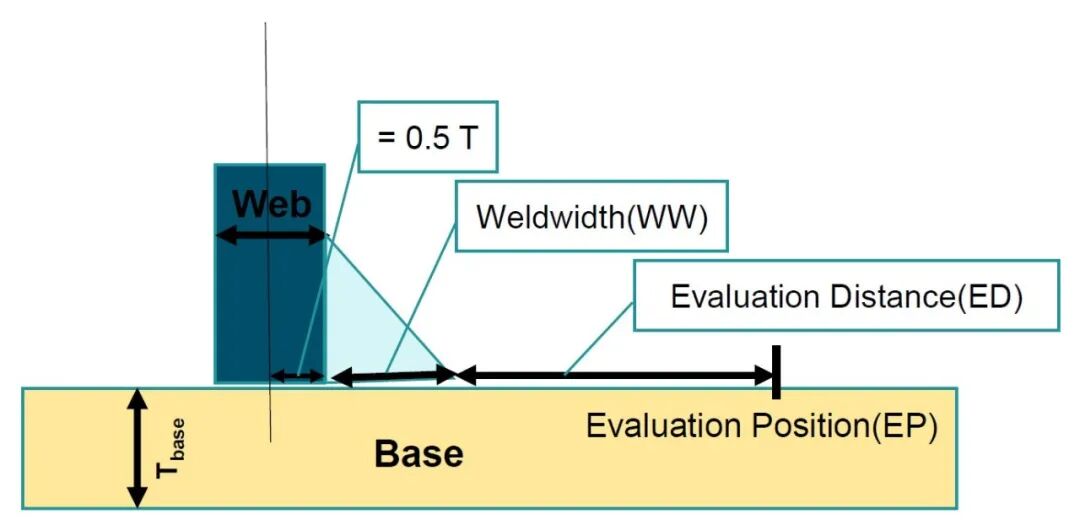

T、L形焊接评估位置

- EP = 0.5T + WW + ED

B、O形焊接评估位置

- EP = WW + ED

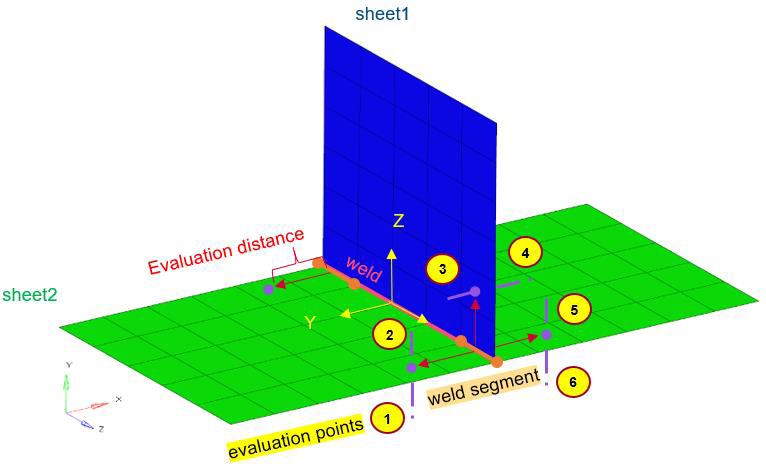

WCD评估位置及评估应力提取

在焊缝位置所在单元的边上选取中间位置，下图点1

将点1沿焊缝局部坐标移动评估间距长度，下图点2

选择离点2最近的节点，点3

在节点3上提取应力张量

将应力张量沿焊缝局部坐标合成沿焊缝长度正应力、垂直焊缝长度方向正应力、剪应力。

WCD许用应力、疲劳极限

根据材料类型、焊缝类型、缺口类型、应力类型查规范得到许用应力、疲劳极限

比较有限元应力分析结果及许用应力、疲劳极限，不超过许用应力、疲劳极限，则焊缝安全、否则不安全。

WCD焊缝疲劳评估

评估应力

- 推荐采用角点应力

- 如果没有角点应力，可采用单元应力

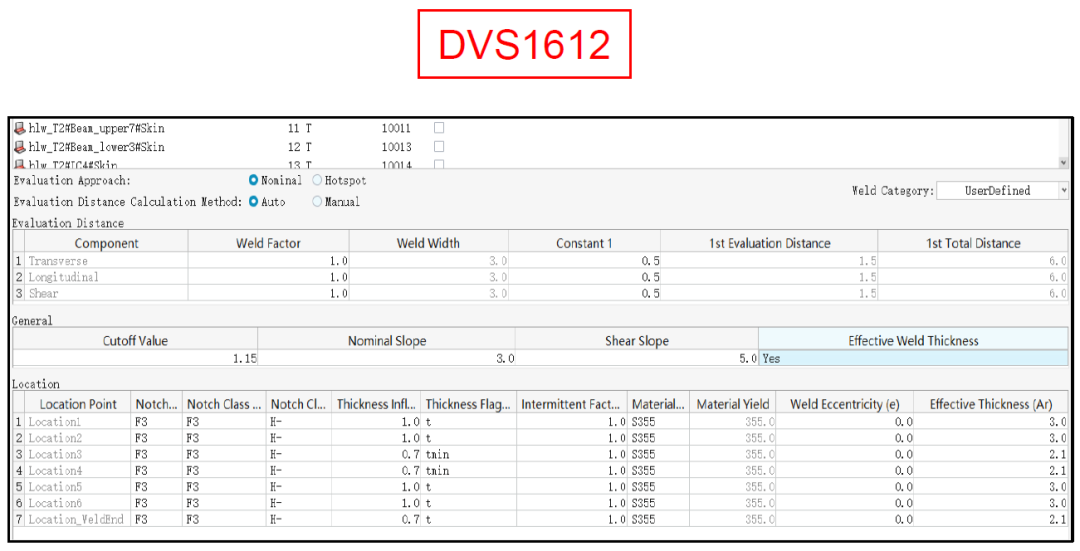

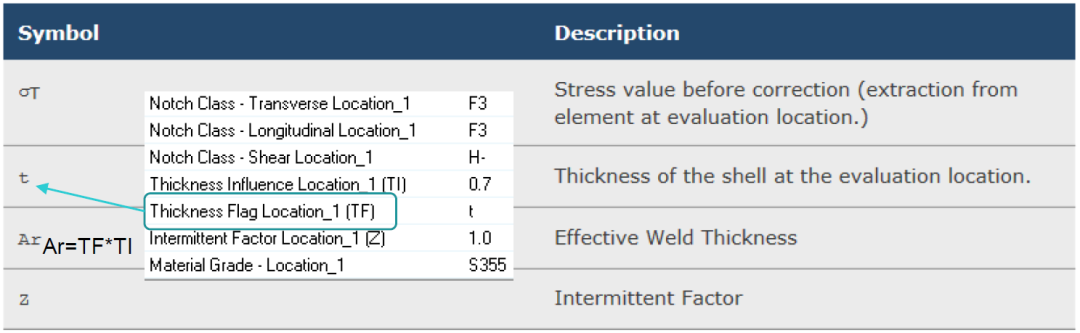

DVS1612

- Notch class : 缺口类型

- Thickness influence factor (TI): 厚度影响系数，默认与焊缝类型和位置有关

- Thickness flag (TF) ：厚度位置标识

- Effective Weld Thickness(Ar)

•

- Intermittent Factor(z) ：中间影响系数，描述焊缝的连续性，1≥z≥ 0

- Weld Eccentricity (e)：焊缝的横截面偏心。e> 0 应力增加。e< 0 应力减小。

Fatigue strength (cutoff) = Material yield / Cutoff value

DVS1612评估应力

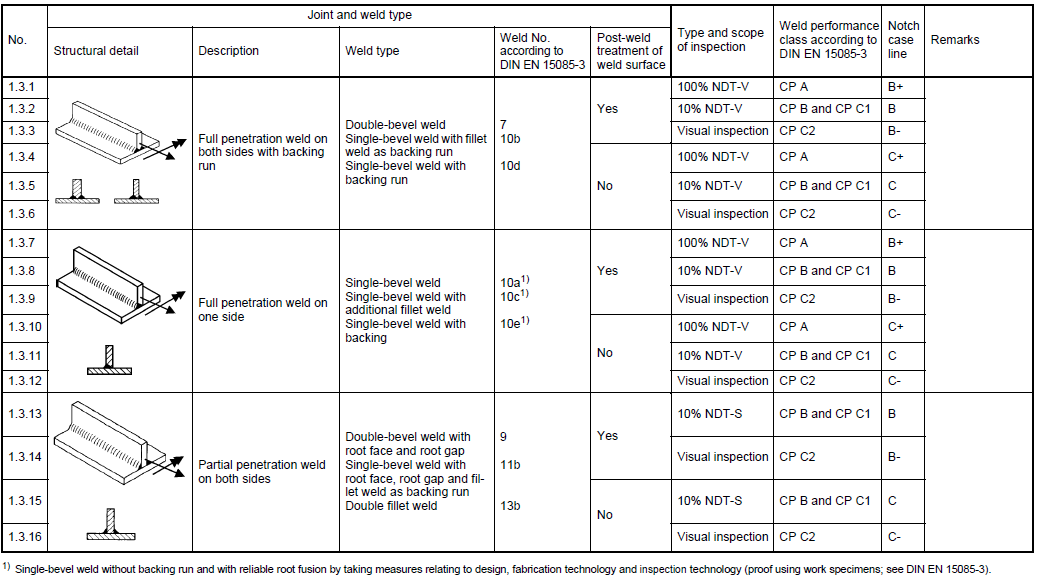

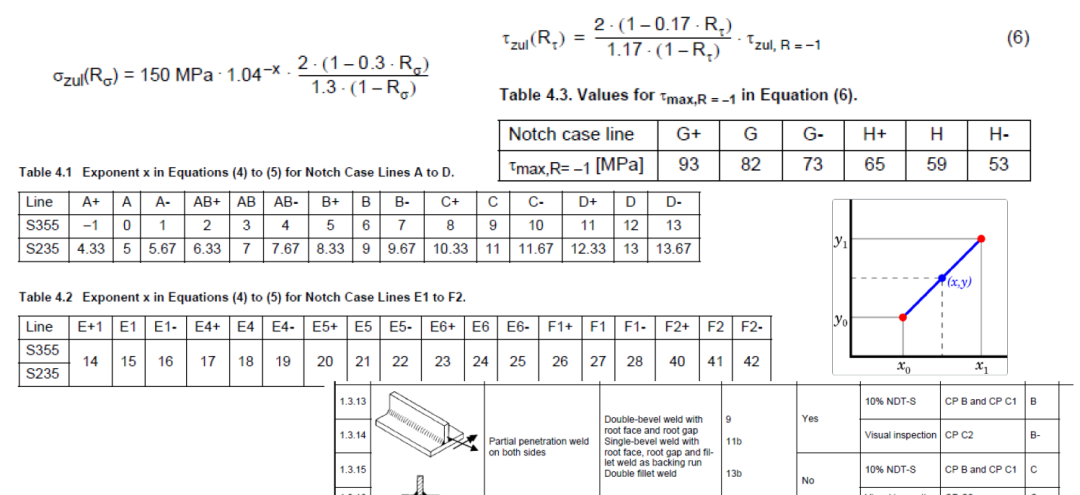

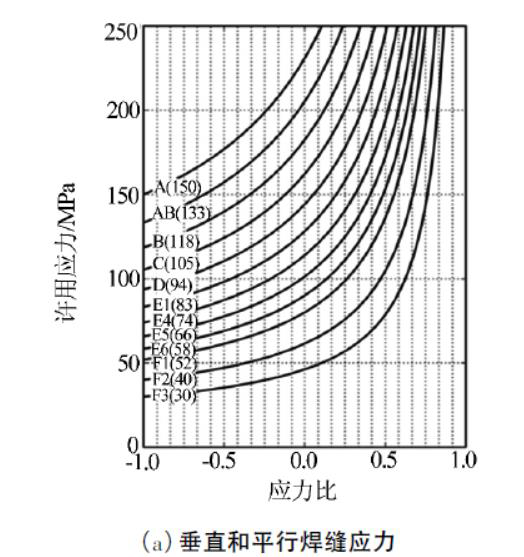

WCD疲劳极限–DVS1612

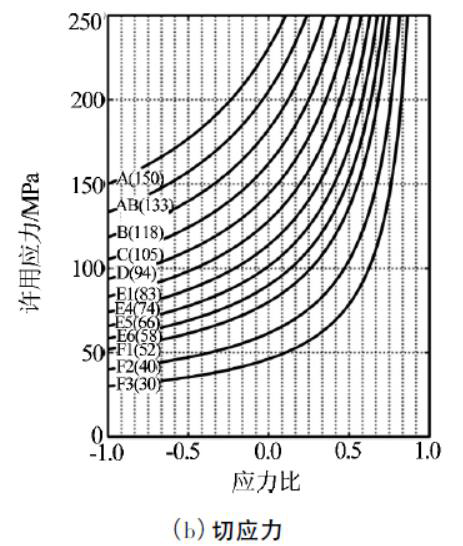

根据缺口类型及应力比查找许用疲劳极限

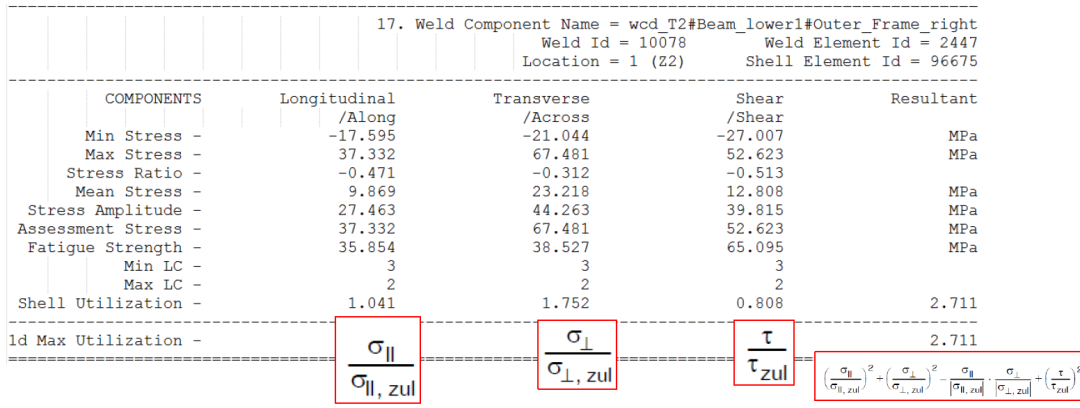

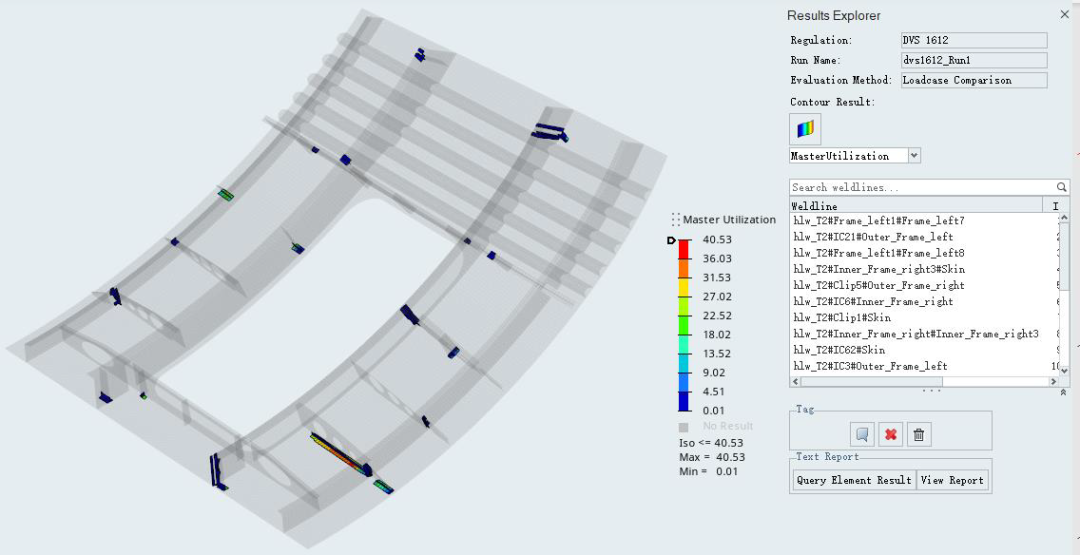

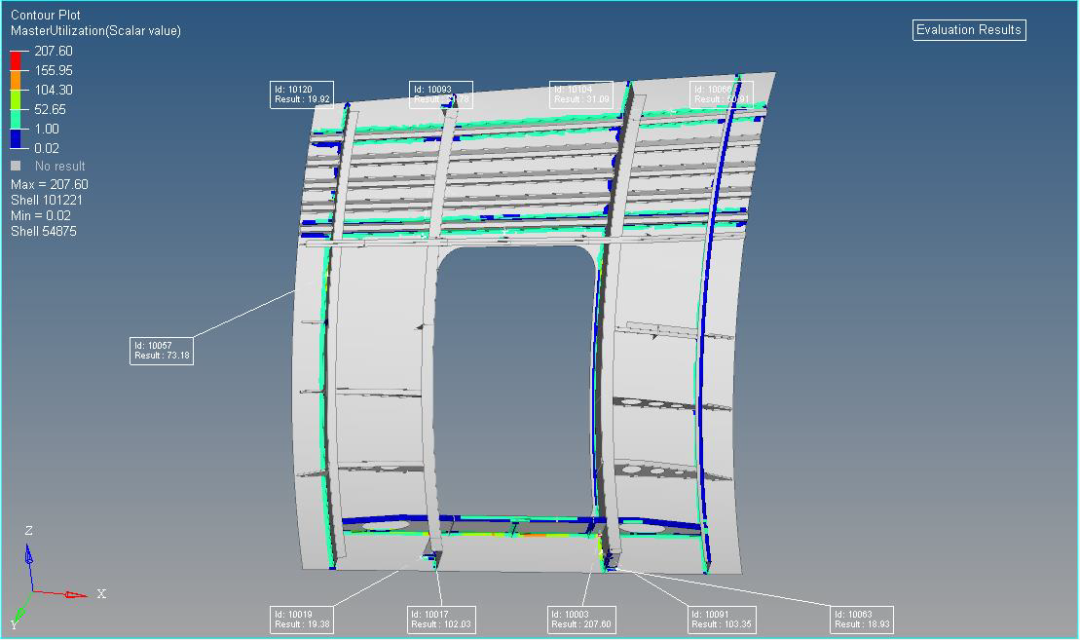

WCD焊缝疲劳分析结果

评估应力

- DVS为最大值，FKM为应力幅值

焊点疲劳

焊点疲劳

采用Rupp 结构应力方法评估焊点疲劳

提供默认的Rupp方法材料曲线

考虑母材因径向拉应力失效

考虑焊核因弯曲和剪切应力失效

当前只支持应力寿命(SN)焊点疲劳分析

焊点疲劳只适用于两层壳之间的焊点，焊点的长度为两块板的厚度和的一半

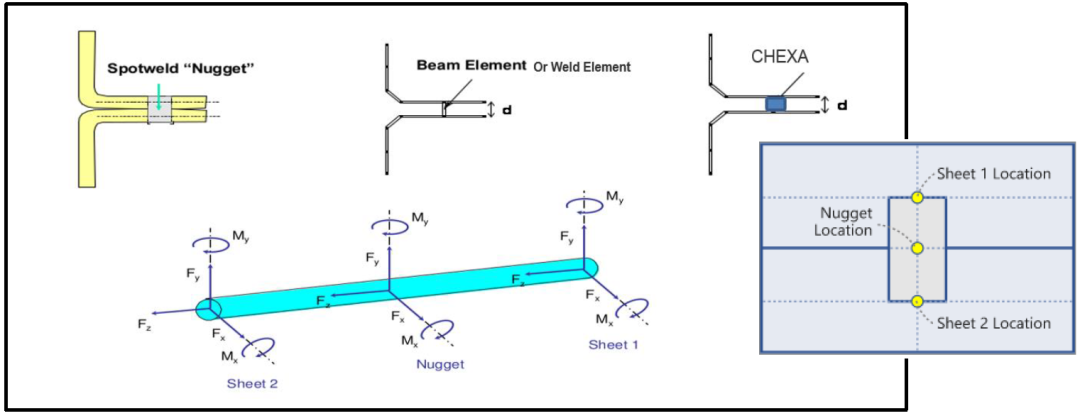

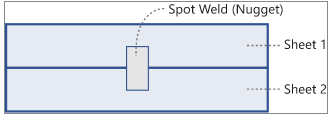

焊点由三个属性定义-板件1、板件2和焊核。板件用壳单元定义，焊核可采用梁单元和六面体单元建模，例如OptiStruct中的CWELD、CBAR、CBEAM或CHEXA+RBE3.

焊核可以直接连接到壳单元，也可以使用RBE 2/RBE3单元将焊核连接到壳单元

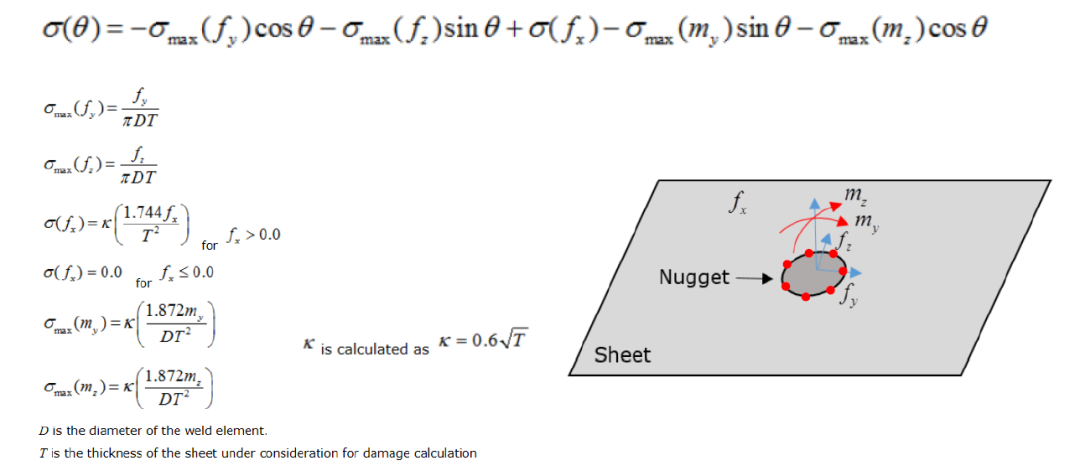

焊点疲劳: 应力恢复

根据每个焊点单元上的力和力矩来计算结构应力

采用RUPP 方法

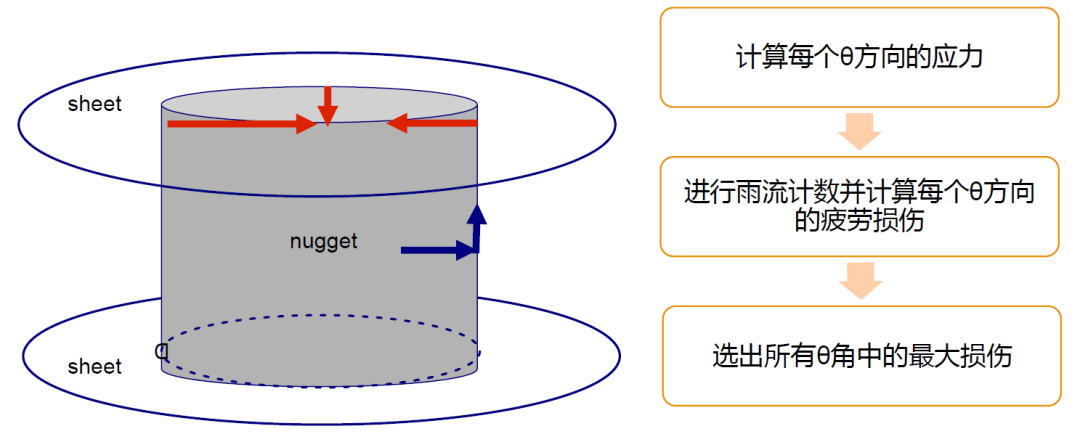

焊点疲劳分析流程

考虑焊点疲劳的两个应力因素:

母材因径向拉应力失效

焊核因弯曲和剪切应力失效

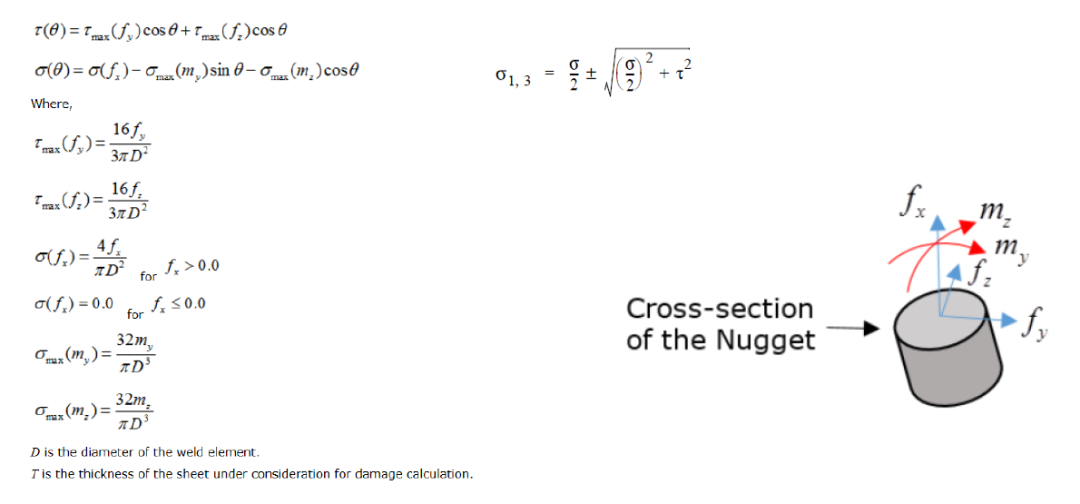

破坏应力计算

板件连接处破坏

- 沿周向每隔某个角度（默认180，可自定义）计算径向应力

焊核处破坏

- 沿周向每隔某个角度（默认180，可自定义）计算正应力及剪应力

焊点疲劳影响因素

厚度修正

- 焊缝的SN曲线是在指定厚度下得到的曲线

- 疲劳分析对象是任意厚度

- 需根据分析对象厚度修正应力

TREF_N、TREF为材料参数。

平均应力修正

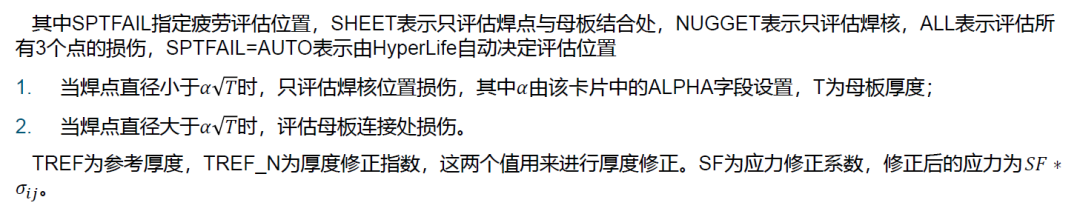

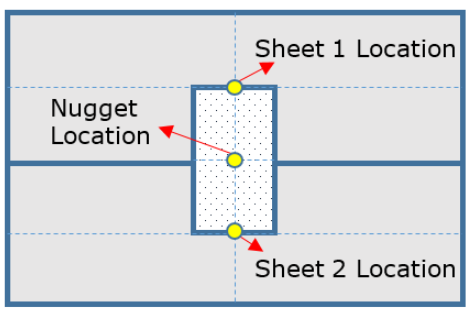

疲劳评估位置指定

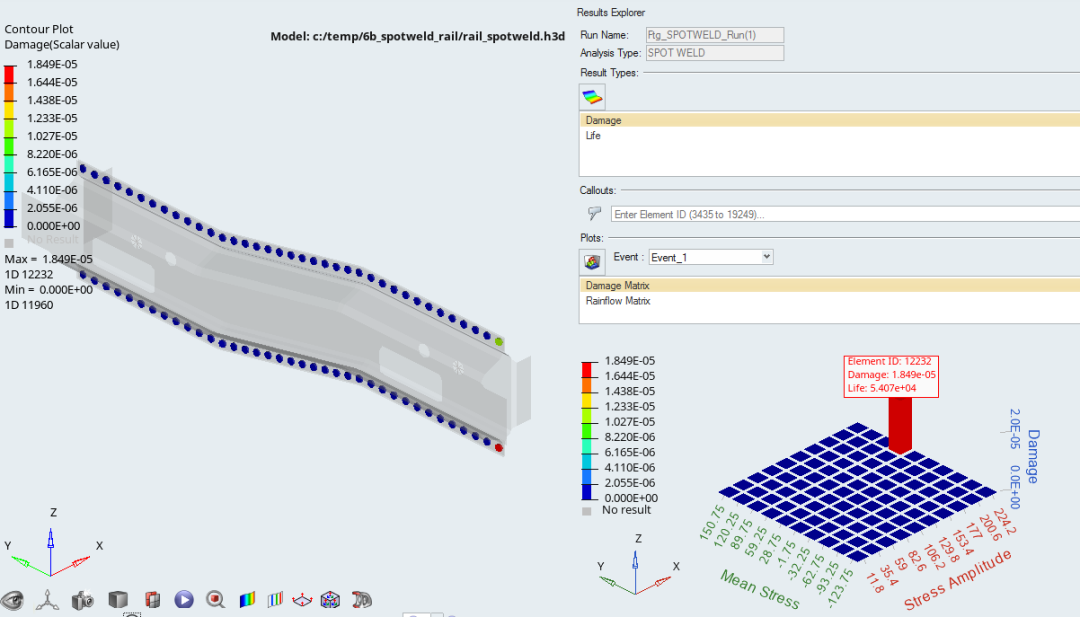

焊点分析结果
